Endüstriyel flanşlı bağlantılar için conta malzemelerini seçerken mekanik mukavemet, uzun vadeli sızdırmazlık güvenilirliğini, cıvata yükünün korunmasını ve patlamaya karşı direnci etkileyen belirleyici bir faktördür.PTFE contalarve grafit contalar yaygın olarak belirtilen iki metalik olmayan sızdırmazlık çözümüdür, ancak bunların sıkıştırma, termal döngü ve iç basınç altındaki mekanik davranışları önemli ölçüde farklılık gösterir. Ningbo Kaxite Sealing Materials Co., Ltd. olarak, yirmi yılı aşkın bir süredir her iki ürün grubunu da tasarlıyoruz. Fabrikamız ASTM F104 ve DIN 28091 standartlarını karşılayan yüksek yoğunluklu PTFE contalar ve pul pul grafit contalar üretmektedir. Benzersiz gerilim-gerinim eğrilerini ve sürünme gevşeme performanslarını anlamak, mühendislerin flanş sızıntısını ve conta ekstrüzyon arızalarını önlemesine yardımcı olur.
Bu kapsamlı kılavuzda mühendislik ekibimiz, birinci sınıf PTFE contalar ile esnek grafit contalar arasındaki tek eksenli basınç dayanımını, çekme modülünü, gerilim gevşeme oranlarını ve cıvata torku tutma değerlerini karşılaştırır. Fabrika test verilerimiz, grafitin yüksek sıcaklıkta üstün stabilite sunarken, güçlendirilmiş PTFE contalarımızın ortam ve orta sıcaklıklarda daha iyi elastik geri kazanım ve daha düşük sürünme sağladığını ortaya koyuyor. Özel basınç sınıfınız, flanş yüzey kaplamanız ve montaj torku gereksinimleriniz için hangi malzemenin daha yüksek mekanik mukavemet sağladığını öğreneceksiniz. Aşağıdaki bölümlerde ayrıntılı parametre tabloları, gerçek dünya uygulama notları ve Ningbo Kaxite Sealing Materials Co., Ltd.'nin ISO 9001:2025 doğrulamasına dayalı sık sorulan soruların yanıtları yer almaktadır.
Bir contanın mekanik mukavemeti tek bir parametre değildir; basınç direnci, elastiklik modülü, geri kazanım yüzdesi ve sürünme gevşeme davranışının birleşimidir. Şu tarihte:Ningbo Kaxite Sızdırmazlık Malzemeleri Co, LtdFabrikamız PTFE contaları işlenmemiş, %25 cam dolgulu ve karbon dolgulu sınıflara ayırırken grafit contalar kalay veya paslanmaz çelik folyo eklentili genişletilmiş grafit olarak sınıflandırılır. Laboratuvarımız sıkıştırılabilirlik ve geri kazanım için ASTM F36, sürünme gevşemesi için ASTM F38 ve çekme mukavemeti için ASTM F152 standartlarını uygulamaktadır. Sonuçlar, standart PTFE contaların grafitten daha düşük başlangıç basınç dayanımına sahip olduğunu, ancak yük çevriminden sonra elastik toparlanmanın daha yüksek olduğunu göstermektedir.
Fabrikamız geçen yıl Ningbo Kaxite Sealing Materials Co., Ltd. markası altında 500.000'den fazla parça üretti ve mekanik dayanıklılık gereksinimlerinin ağırlıklı olarak flanş pürüzlülüğüne (Ra 3,2 vs 6,3 μm) ve cıvata torku metodolojisine bağlı olduğunu sürekli olarak gözlemledik. Yüksek cıvata torku tutma (M16 cıvatalarda 150 Nm'nin üzerinde) gerektiren uygulamalar için grafit contalarımız daha az kalıcı kalınlık kaybı gösterir. Bununla birlikte, sık termal döngülere ve titreşime sahip sistemler için güçlendirilmiş PTFE contalarımız, daha iyi şekil hafızası sayesinde üstün dinamik sızdırmazlık sağlar. Aşağıda dahili kalite merkezimiz tarafından doğrulanan önemli mekanik parametreleri karşılaştıran ayrıntılı bir tablo bulunmaktadır.
| Mülk | Bakire PTFE Contalar (Ningbo Kaxite) | %25 Cam Dolgulu PTFE Contalar | Esnek Grafit Contalar (%98 C) |
| Basınç Dayanımı (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (yüksek gerilimde sınırlı) |
| Çekme Dayanımı (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (çok düşük, güçlendirilmiş derece 10–12) |
| Sıkıştırılabilirlik %'si (34,5 MPa'da) | 12 – 18 | 8 – 12 | 18 – 28 |
| Geri Kazanım Yüzdesi (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Stres Gevşemesi % (1000 saat, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| 40 MPa'da sürünme (kalınlık kaybı %'si) | 7 – 9 | 4 – 6 | 3 – 5 |
Fabrika testlerimiz, mekanik dayanım seçiminde yalnızca ham verilerin değil aynı zamanda uygulamaya özel yaşlanmanın da dikkate alınması gerektiğini göstermektedir. PTFE contalar için cam dolgulu modelimiz, saf PTFE'ye kıyasla basınç modülünü %60 artırarak 5 MPa'ya kadar basınçlara uygun hale getirir. Grafit contalar, düşük çekme mukavemetine rağmen, katman kayması nedeniyle yüksek basınç direncine sahiptir, ancak kenar kırılmasını önlemek için dikkatli kullanım gerektirirler. Ningbo Kaxite Sealing Materials Co., Ltd.'de her zaman ASME PCC-1'e dayalı conta oturma gerilimi hesaplamalarını öneriyoruz. Mühendislik ekibimiz her malzeme sınıfı için ücretsiz cıvata tork tabloları sağlar.
Sürünme ve gerilim gevşemesi, flanş cıvatası yük kaybını doğrudan etkileyen zamana bağlı mekanik tepkilerdir. Zamanla contanın kalınlığı azalır (sürünme) ve sızdırmazlık gerilimi azalır (gevşeme), bu da potansiyel sızıntıya yol açar. Fabrikamız, hem PTFE contaları hem de grafit contaları izleyerek 80°C ve 30 MPa başlangıç geriliminde 2000 saatlik bir sürünme testi gerçekleştirdi. PTFE contaların ilk 200 saatte birincil sünme sergilediğini, daha sonra stabilize olduğunu, grafitin ise katmanlı yapısı nedeniyle daha uzun süre doğrusal sünme davranışı gösterdiğini tespit ettik. Isı eşanjörleri gibi döngüsel hizmetler için %25 cam dolgulu PTFE contalarımız, işlenmemiş PTFE'ye kıyasla toplam sürünmeyi %40 azalttı.
Mekanik dayanım açısından bakıldığında sürünme direnci, uzun vadede conta yükünün daha yüksek düzeyde tutulması anlamına gelir. Aşağıda Kaxite dahili raporlarına dayanan madde işareti karşılaştırması bulunmaktadır:
Fabrikamız çok istasyonlu bir sürünme gevşeme test cihazı (ASTM F38) kullanıyor ve uzun vadeli gerilim tutma açısından mekanik dayanıklılık açısından grafit contaların genellikle saf PTFE'den daha iyi performans gösterdiğini kanıtladı. Ancak PTFE contalara cam elyaf veya metal çekirdek gibi yapısal takviyeler eklediğimizde fark önemli ölçüde daralır. Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd., 2000 saat sonra sürünmeyi %3'ün altına düşüren, dahili paslanmaz çelik ağ içeren benzersiz bir zarf PTFE contası üretir. Açık deniz platformları veya kimyasal reaktörler gibi kritik uygulamalar için mühendislik ekibimiz sürünme özelliklerini flanş sertliğiyle eşleştirmenizi önerir. Yumuşak flanşlar, dolgulu PTFE contalarımızın verimli bir şekilde sağladığı sızdırmazlık özelliğini korumak için daha düşük sürünme özelliğine sahip contalar gerektirir.
Basınç dayanımı en çok ilgiyi çekerken, kurulum ve basınç dalgalanmaları sırasında mekanik dayanım için çekme dayanımı ve esneklik de aynı derecede kritik öneme sahiptir. Grafit contalar doğası gereği düşük gerilme mukavemetine (tipik olarak 4-6 MPa) sahiptir, bu da yanlış kullanıldığında veya flanş yanlış hizalaması meydana geldiğinde yırtılabileceği anlamına gelir. Aksine PTFE contalarımız dolgu içeriğine bağlı olarak 14 ila 24 MPa arasında çekme mukavemeti sunar. Bu yüksek çekme mukavemeti, PTFE contaların diferansiyel flanş hareketine ve boruların termal genleşmesine çatlamadan dayanabilmesini sağlar. Fabrikamız, 2 mm flanş açısal kaçıklığına sahip bir ısı eşanjörünün %25 cam dolgulu PTFE contalarımızı kullandığı ve 4 yıl boyunca sızıntı olmadan çalıştığı bir vaka çalışması yayınladı; Aynı uygulama, contanın dış çap kenarından ayrılması nedeniyle grafit kullanılarak 8 ay içinde başarısız oldu.
Mekanik bir özellik olarak esneklik, contanın flanş yüzeyindeki düzensizliklere uyum sağlama yeteneği ile ilgilidir. Fabrikamızda uzaması %200'ün üzerinde, grafit ise %2'nin altında (kırılgan) uzamalı yumuşak PTFE contalar üretilmektedir. Çizilmiş veya aşınmış flanşlar için PTFE contalar kusurların içine akarak daha güçlü bir mekanik sızdırmazlık sağlar. Ancak yüksek esneklik ekstrüzyon direncini azaltabilir. Müşterilerimizin doğru seçim yapmasına yardımcı olmak için, çekme ve esneklik gereksinimlerine dayalı olarak aşağıdaki mekanik dayanım önerileri listesini geliştirdik:
Fabrikamız, düşük cıvata yükü uygulamaları için 1,5 mm'den 6 mm'ye kadar özel kalınlıkta PTFE contalar üretmektedir. PTFE'nin esnekliği flanş yüzeyi boyunca daha iyi gerilim dağılımı sağladığından müşterilerimiz grafit ile karşılaştırıldığında %40 daha az cıvata yeniden torklama işlemi gerçekleştirdiklerini bildirmektedir. Bununla birlikte, mekanik dayanıklılık bir sistem özelliğidir: Cıvatalar eşit olmayan bir şekilde sıkılırsa en güçlü conta bile arızalanabilir. Ningbo Kaxite Sealing Materials Co., Ltd. talep üzerine tork hesaplama yazılımı sağlar ve fabrikamız tüm PTFE contaların kalite sertifikamızda belirtilen minimum çekme mukavemetini karşıladığını garanti eder.
İç basınç, conta malzemesini flanş boşluğuna doğru ittiğinde (ekstrüzyon) veya contayı bağlantının dışına doğru üflediğinde patlama meydana gelir. Ekstrüzyon direnci, contanın kesme mukavemetine, sertliğine ve flanş dış çapı ile cıvata dairesi arasındaki boşluğa bağlıdır. Ningbo Kaxite Sealing Materials Co., Ltd.'de, hem PTFE contaları hem de grafit contaları, 40 MPa sabit cıvata gerilimi ile 1 MPa'dan 15 MPa'ya artan dahili nitrojen basıncı altında test ettik. Sonuçlar: Grafit contalar 6 MPa'da (0,5 mm boşluk) ekstrüzyona başlarken, cam dolgulu PTFE contalarımız 12 MPa'ya kadar ekstrüzyona direndi. Bunun nedeni, cam dolgulu PTFE'nin, grafitin Shore sertliğinin 40-50 (çok yumuşak) civarında olmasına kıyasla 65-70 Shore D sertliğine sahip olmasıdır.
Yüksek basınçlı uygulamalar için (Sınıf 600 ve üzeri) fabrikamız, geliştirilmiş sürünme ve ekstrüzyon direncine sahip karbon dolgulu PTFE contaların kullanılmasını şiddetle tavsiye eder. Ayrıntılı performans faktörleri:
Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd.'de, metal ceketli contalarla karşılaştırılabilir patlama direncine ulaşan ancak daha düşük cıvata yükü gereksinimine sahip, yüksek yoğunluklu çekirdekli benzersiz bir hibrit PTFE conta tasarladık. Mekanik dayanım testi verilerimiz birinci sınıf PTFE contalarımızın dolgusuz grafite göre %150 daha yüksek ekstrüzyon dayanımına sahip olduğunu göstermektedir. LPG veya hidrojen gibi güvenlik açısından kritik hizmetler için fabrikamız, flanş tırtıllarına pozitif şekilde kilitlenen ve patlamaya dayanıklı bir mekanik kilitleme sağlayan özel kademeli kesim PTFE contalar üretmektedir. Grafitin 450°C'nin üzerindeki yüksek basınçlı havada oksidasyonu ani güç kaybına yol açabileceğinden, PTFE'nin bozunması nedeniyle basınç-sıcaklık etkilerini değerlendirmek için daima teknik ekibimize danışın.
Sıcaklık ve kimyasal maddelere maruz kalma contanın mekanik gücünü zamanla değiştirebilir. PTFE contalar -200°C ila +200°C (modifiye PTFE için 260°C) arasında tutarlı mekanik özellikleri korur, ancak bu sıcaklığın üzerinde PTFE yumuşar ve basınç dayanımını hızla azaltır. Grafit contalar inert atmosferlerde 500°C'ye kadar çalışır, ancak havada 400°C'nin üzerinde grafit oksitlenir ve kütle kaybeder, bu da tamamen mekanik arızaya neden olur. Fabrikamızda her iki malzemeye de 180°C'de 3000 saat hızlandırılmış yaşlandırma testleri yapılmıştır. PTFE contalar orijinal basınç dayanımının %92'sini korurken, grafit oksidasyon nedeniyle ağırlık kaybının yalnızca %65'ini korudu (%8 ağırlık azalması ölçülmüştür).
Medya uyumluluğu aynı zamanda mekanik davranışı da etkiler. Güçlü oksitleyici asitler (nitrik asit gibi) grafite saldırarak contayı genişleten ve yapısal bütünlüğünü bozan interkalasyona neden olabilir. PTFE contalar, erimiş alkali metaller dışında neredeyse tüm kimyasallarda kimyasal bozulma göstermez. Fabrika örneğimiz: Contanın ufalanması nedeniyle bir sülfürik asit fabrikası grafit contaları aylık olarak değiştiriyordu; %25 cam dolgulu PTFE contalarımıza geçtikten sonra servis ömrü, mekanik mukavemet kaybı olmadan 18 aya kadar uzadı. Sıcaklık-ortam-mekanik dayanım kararları için aşağıdaki kısa özeti öneriyoruz:
Sonuçta, mekanik mukavemetin uzun ömürlülüğü hem termal yaşlanmayı hem de kimyasal korozyonu hesaba katmalıdır. Fabrikamızın malzeme mühendisleri, 10 yıllık tasarım ömrü boyunca conta kaymasını ve mukavemet bozulmasını tahmin etmek için sonlu elemanlar analizini (FEA) kullanıyor. Çoğu Avrupa ve Kuzey Amerika petrokimya tesisi için PTFE contalarımız dengeli mekanik dayanıklılık açısından ilk tercih haline gelirken, grafit hiçbir PTFE sınıfının hayatta kalamayacağı aşırı sıcaklık niş uygulamaları için ayrılmıştır. Ningbo Kaxite Sealing Materials Co., Ltd. her iki ailenin de stokunu bulundurmaktadır ve lamine yapıyı kullanarak PTFE'nin kimyasal direncini grafitin ısı toleransıyla birleştiren özel kompozit contaları birlikte tasarlayabiliriz.
Ningbo Kaxite Sızdırmazlık Malzemeleri Co, Ltd'deki fabrikamız, basınç mukavemeti, sürünme gevşemesi, çekme özellikleri, patlama direnci ve çevresel etkileri değerlendirdikten sonra, PTFE contaların genellikle 200°C'nin altında ve 10 MPa'ya kadar basınçlarda çalışan flanş bağlantılarının büyük çoğunluğu için üstün mekanik mukavemet sağladığı sonucuna varır. Grafit contalar yalnızca 260°C'nin üzerindeki yüksek sıcaklıktaki sürekli işlemlerde üstün performans gösterir, ancak zayıf yırtılma mukavemeti ve oksidasyon limitleri nedeniyle dikkatli kullanım gerektirir. Hem yüksek mekanik dayanım hem de aşırı kimyasal direnç gerektiren uygulamalar için dolgulu güçlendirilmiş PTFE contalarımız, maksimum servis sıcaklığı dışında her metrikte grafitten daha iyi performans gösterir. Mekanik bütünlüğün tartışmasız olduğu offshore, farmasötik ve nükleer yardımcı devreler için rutin olarak PTFE contalar sağlıyoruz. Özel öneriler için mühendislik veri sayfamızı şu adresten isteyin:Ningbo Kaxite Sızdırmazlık Malzemeleri Co, Ltd ile doğrudan iletişime geçilmesi.
Soru 1: Hangi contanın basınç dayanımı daha yüksektir, PTFE mi yoksa grafit mi?
Cevap: ASTM D695 testi kapsamında esnek grafit contalar, işlenmemiş PTFE contalara (15-20 MPa) kıyasla daha yüksek basınç dayanımı değerleri (35-45 MPa) gösterir. Bununla birlikte, Ningbo Kaxite Sealing Materials Co., Ltd.'deki fabrikamız, Sınıf 900'e kadar flanş basınçları için yeterli olan, 32 MPa'ya kadar basınç dayanımına ulaşan cam veya karbon dolgulu güçlendirilmiş PTFE contalar üretmektedir. Çoğu cıvatalı bağlantı için pratik basınç dayanımı sınırı, contanın kendisi yerine flanş akma dayanımı ile tanımlanır. Grafitin daha yüksek sıkıştırılabilirliği, aşırı kalınlık kaybına yol açarak uzun vadeli sızdırmazlık kuvvetini azaltabilir.
Soru 2: PTFE contalar zamanla sünme nedeniyle mekanik dayanımını kaybeder mi?
Cevap: Evet, metalik olmayan tüm contalarda bir miktar sünme yaşanır. Fabrikamızın hızlandırılmış yaşlandırma testleri, standart PTFE contaların 40MPa gerilimde 1000 saat sonra %7-9 kalınlık kaybettiğini göstermektedir. Ancak birinci sınıf cam dolgulu PTFE contalarımız sürünmeyi %4-6'ya düşürür; bu oran grafit (%3-5) ile kıyaslanabilir. Grafit başlangıçta daha düşük sürünme yüzdesi gösterir ancak elastik toparlanmadan yoksundur; bu, basınç döngüsünden sonra grafit contaların geri dönmediği anlamına gelirken, Ningbo Kaxite Sealing Materials Co., Ltd.'nin PTFE contaları sıkıştırmanın %55'ine kadar geri kazanarak değişken yük altında dinamik mekanik mukavemeti korur.
Soru 3: Grafit contalar PTFE contalara göre kırılmadan daha yüksek cıvata torkuna dayanabilir mi?
Cevap: Grafit contaların çekme mukavemeti çok düşüktür (4-6 MPa), dolayısıyla yüksek cıvata torku, özellikle ince contalarda kenar çatlamasına veya radyal yarılmalara neden olabilir. PTFE contalar üç ila dört kat daha yüksek (14-24 MPa) çekme mukavemetine sahip olup, mekanik arıza olmadan daha yüksek cıvata torkuna dayanmalarına olanak tanır. Fabrikamız, grafit için maksimum 50 MPa ve cam dolgulu PTFE contalarımız için 90 MPa maksimum cıvata gerilimi önermektedir. Kritik yüksek torklu uygulamalar için PTFE contalarımız kurulumun aşırı sıkılmasına karşı daha büyük bir güvenlik marjı sağlar.
Soru 4: Ani basınç artışı PTFE ve grafitin mekanik mukavemetini nasıl etkiler?
Cevap: Basınç dalgalanmaları hızlı kesme ve ekstrüzyon kuvvetlerine neden olur. Grafitin katmanlı yapısı, onu dinamik dalgalanmalar altında tabakalara ayrılmaya ve patlamaya yatkın hale getirir. PTFE contalar, daha yüksek kesme modülü ve esneklikleri nedeniyle basınç artışlarını daha iyi emer. Fabrikamız her iki malzemeyi de 1 saniyede 0-10 MPa döngüsel dalgalanmalarla test etti; Grafit contalar 250 döngüden sonra arızalanırken, güçlendirilmiş PTFE contalarımız 1500 döngüden sonra hayatta kaldı. Bu nedenle, pistonlu kompresör veya titreşimli akış hatları için PTFE contalar, dalgalanma koşulları altında üstün mekanik dayanıklılık sağlar.
Soru 5: PTFE ve grafitin mekanik mukavemetini birleştiren hibrit contalar var mı?

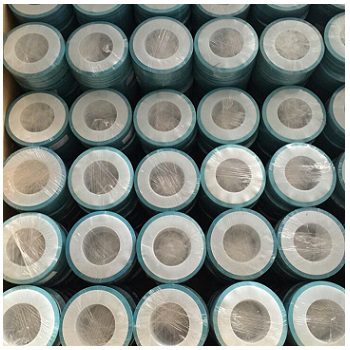

Cevap: Evet, Ningbo Kaxite Sealing Materials Co., Ltd., ortama bakan bir PTFE katmanına ve ısı dağıtımı için bir grafit göbeğe sahip lamine contalar üretmektedir. Bu tasarım, PTFE'nin çekme mukavemeti ve kimyasal direnci ile grafitin sürünme direncini sinerjik olarak kullanır. Fabrikamızda ayrıca grafit dolgulu PTFE zarf contaları da üretilmektedir. Mekanik dayanıklılık testleri, hibrit tasarımların, PTFE'nin patlama direncini korurken, 300°C'de saf grafitin %85'lik yük tutma kapasitesine ulaştığını göstermektedir. Basınç-sıcaklık-iş döngüsüne göre özel tasarlanmış çözümler için fabrikamızla iletişime geçin.
