Petrokimya rafinerileri, enerji üretim tesisleri ve ısı eşanjörleri gibi yüksek sıcaklıktaki endüstriyel uygulamalarda standart contalar genellikle termal bozulma, sürünme gevşemesi veya esneklik kaybı nedeniyle arızalanır. Ancak metal tırtıklı contalar bu zorlu ortamlarda üstün performans gösterecek şekilde özel olarak tasarlanmıştır. Peki onları yüksek sıcaklıklara bu kadar uygun kılan şey nedir? Cevap benzersiz tasarımlarında ve malzeme seçiminde yatmaktadır. Metal tırtıklı bir conta, her iki yüzünde de eşmerkezli tırtıllara (oluklar) sahip bir metal çekirdekten (tipik olarak paslanmaz çelik veya yüksek nikel alaşımı) ve genellikle tırtılların üzerine uygulanan grafit veya PTFE gibi yumuşak bir kaplama malzemesinden oluşur. Metal çekirdek mekanik güç ve termal stabilite sağlarken, çentikler sızdırmazlık kuvvetini dar bir bantta yoğunlaştırarak flanş hareketini ve termal döngüyü karşılayan yüksek birim yükler oluşturur. Ningbo Kaxite Sealing Materials Co., Ltd.'de fabrikamız 20 yılı aşkın bir süredir Tırtıklı Contalar üretmektedir ve kullanılan malzemelere bağlı olarak -200°C ile 850°C arasındaki sıcaklıklardaki performanslarını doğruladık.
Metal tırtıklı contaların yüksek sıcaklıklara uygunluğu dört temel faktör tarafından yönlendirilir: yüksek sıcaklığa dayanıklı metal alaşımlarının kullanılması (316L paslanmaz çelik, Inconel 625 veya Hastelloy C276 gibi), termal olarak stabil bir kaplama malzemesinin uygulanması (genişletilmiş grafit veya mika), tırtıklı tasarımın kontrollü sıkıştırılması ve geri kazanılması ve conta ile flanş malzemeleri arasındaki minimum termal genleşme uyumsuzluğu. Yüksek sıcaklıklarda yumuşayan, sürünen veya oksitlenen yumuşak contaların (örn. kauçuk veya PTFE) aksine, Tırtıklı Contanın metal çekirdeği şeklini ve sızdırmazlık gücünü korur. Tırtıklar sıkıştırıldığında, şiddetli termal döngü altında bile sızıntı yollarını etkili bir şekilde tıkayan bir dizi sıkı sızdırmazlık hattı oluşturur. Bu kapsamlı makalede metali metal yapan malzeme bilimi, tasarım geometrisi ve performans özelliklerini inceleyeceğiz.tırtıklı contalaryüksek sıcaklıkta sızdırmazlık için tercih edilen seçim. Ayrıca fabrikamızın kapsamlı deneyiminden ayrıntılı teknik özellikler, uygulama kılavuzları ve gerçek dünya performans verilerini de sağlayacağız.
Herhangi bir yüksek sıcaklık Tırtıklı Contanın temeli metal çekirdeğidir. Nispeten düşük sıcaklıklarda (tipik olarak 200-250°C'nin altında) ayrışan veya oksitlenen organik veya elastomerik malzemelerin aksine, yüksek performanslı metal alaşımları, 850°C'ye veya daha yüksek sıcaklıklarda mekanik özelliklerini ve korozyon direncini korur. Şu tarihte:Ningbo Kaxite Sızdırmazlık Malzemeleri Co, Ltdolarak, her biri kendine özgü sıcaklık ve korozyon direnci özelliklerine göre seçilen çeşitli metal çekirdek malzemeleri sunuyoruz. Çoğu yüksek sıcaklık uygulaması için, 600°C'ye kadar sıcaklıklar için östenitik paslanmaz çelikleri (örn. 304, 316L) ve 850°C'ye kadar sıcaklıklar için veya oldukça aşındırıcı ortamlarda nikel bazlı alaşımları (Inconel 625, Incoloy 825) öneriyoruz. Metal çekirdek, flanş ve conta termal genleşmeye maruz kalsa bile, flanş cıvatası yükü altında conta gerilimini korumak için gereken yapısal bütünlüğü sağlar.
Tırtıklı Contalarımızda kullanılan metal çekirdek malzemelerin temel özellikleri:
İstenilen hizmet ömrünün elde edilmesi için metal çekirdek malzemesinin seçimi çok önemlidir. Örneğin, 500°C çalışma sıcaklıklarına ve kükürt bileşikleri içeren aşındırıcı bir proses ortamına sahip bir rafineri uygulamasında, hem oksidasyona hem de sülfidasyona karşı olağanüstü direnç sunan Inconel 625 çekirdeğini belirteceğiz. 540°C'de çalışan bir enerji santrali buhar hattında, grafit kaplamalı 316L paslanmaz çelik çekirdek genellikle yeterlidir. Fabrikamız, optimum metal çekirdeği önermek için çalışma sıcaklığı, basınç ve orta düzeyde aşındırıcılığı göz önünde bulundurarak her uygulama için sıkı bir malzeme analizi gerçekleştirir. ASTM spesifikasyonlarına uygunluğu sağlamak için her metal çekirdek malzemesi partisinde sertlik, çekme ve tane boyutu analizi dahil olmak üzere metalurjik testler de gerçekleştiriyoruz.
Pratik farkı göstermek için, 550°C'lik bir serviste karbon çeliği göbek contası kullanan bir petrokimya tesisindeki bir vaka çalışmasını düşünün. Conta, oksidasyon ve kalınlık kaybı nedeniyle 6 ay sonra arızalandı. Grafit kaplamalı 316L paslanmaz çelik Tırtıklı Contamıza geçtikten sonra contanın hizmet ömrü, ölçülebilir sızdırmazlık kaybı olmaksızın 4 yılın üzerine çıktı. Bu dayanıklılık doğrudan daha az bakım kesintisi, gelişmiş tesis güvenliği ve daha düşük toplam işletme maliyeti anlamına gelir. Kaxite'deki fabrikamız, her yüksek sıcaklık uygulaması için en uygun metal çekirdeği seçmemize olanak tanıyan kapsamlı bir malzeme performansı veri tabanına sahiptir.

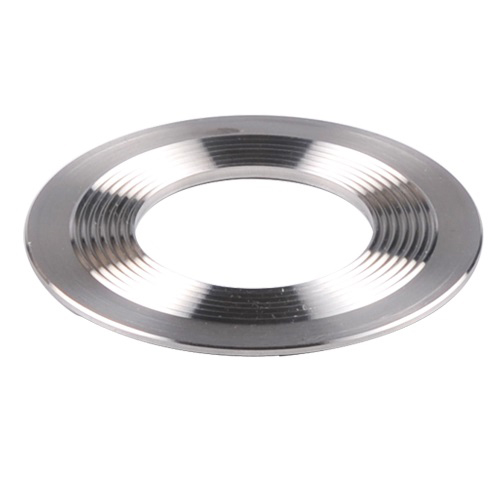

Metal tırtıklı contaların tırtıklı (veya yivli) tasarımı yalnızca yapısal bir özellik değildir; yüksek sıcaklıkta sızdırmazlık performansının önemli bir sağlayıcısıdır. Conta yüzlerindeki eşmerkezli tırtıllar birçok işleve hizmet eder: cıvata yükünü dar çevresel bantlar halinde yoğunlaştırır, flanş yüzeyine gömülen ve etkili bir sızdırmazlık sağlayan yüksek birim sızdırmazlık gerilimleri (500-700 MPa'ya kadar) oluşturur. Ayrıca aşırı stres gevşemesine neden olmadan termal döngü sırasında contanın radyal genleşmesine ve büzülmesine izin verirler. Ayrıca çentikler birden fazla bağımsız sızdırmazlık bariyeri görevi görür, böylece bir çentik bozulsa bile bitişik çentikler sızdırmazlığı korur. Bu fazlalık, termal çevrimin flanş hareketine ve conta hareketine neden olabileceği yüksek sıcaklık uygulamalarında özellikle değerlidir.
Tırtıklı Contalarımızdaki tırtıklı tasarımın performansı artıran temel özellikleri:
Fabrikamız, farklı uygulamalar için tırtıl geometrisini optimize etmek amacıyla kapsamlı testler yürütmektedir. Belirli sıcaklık ve basınç aralıkları için en uygun kombinasyonu belirlemek amacıyla 0,15 mm'den 0,3 mm'ye kadar tırtıl derinliklerini ve 1,0 mm'den 2,0 mm'ye kadar eğimleri (tırtıllar arasındaki mesafe) test ettik. Standart Tırtıklı Contamız, 0,25 mm'lik bir tırtıl derinliğine ve 1,5 mm'lik bir adıma sahiptir; sızdırmazlık performansı ve ezilme hasarına karşı direnç arasında en iyi dengeyi sunduğunu bulduk. Ayrıca vakum hizmeti veya zehirli gaz işleme gibi son derece düşük sızıntı oranları gerektiren uygulamalar için 1,0 mm aralıklı "ince tırtıklı" seçeneği de sunuyoruz.
480°C'de ve günlük termal döngülerle çalışan bir rafineri ham ünite ısıtıcısının gerçek hayattan bir örneği, tırtıklı tasarımın değerini göstermektedir. Orijinal düz grafit contalar, şiddetli gevşeme ve patlama nedeniyle 3 ay içinde arızalandı. 316L göbekli ve grafit yüzeyli Tırtıklı Contalarımızı taktıktan sonra servis ömrü 3 yıla çıktı. Tesis mühendisi, tırtıklı contaların, flanşlar ortam sıcaklığından 480°C'ye 100 kez çevrildikten sonra bile sızdırmazlığını koruduğunu ve bu durumun tasarımın termal harekete uyum sağlama yeteneğini doğruladığını belirtti. Ningbo Kaxite Sealing Materials Co., Ltd.'de, yüksek sıcaklık sızdırmazlık uygulamalarının gelişen taleplerini karşılamak için tırtıklı geometrimizi ve kaplama malzemelerimizi geliştirmeye devam ediyoruz.
Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd., yüksek sıcaklık, yüksek basınç ve aşındırıcı uygulamalar için kapsamlı bir Tırtıklı Conta yelpazesi üretmektedir. Ürün yelpazemiz, çeşitli metal çekirdek malzemeleri ve kaplama malzemeleri içeren standart ve özel boyutları içerir. Aşağıdaki tablo, dünya çapında petrokimya, enerji ve rafineri endüstrilerinde yaygın olarak kullanılan en popüler Tırtıklı Conta modellerimizin temel teknik özelliklerini özetlemektedir. Fabrikamız, özel proje gereksinimlerini karşılamak için 10 mm'den 5000 mm'ye kadar çaplarda ve 2 mm'den 6 mm'ye kadar kalınlıklarda conta üretebilmektedir.
| Modeli | Çekirdek Malzemesi | Kaplama Malzemesi | Sıcaklık Aralığı (°C) | Maksimum Basınç (bar) | Tırtıl Derinliği (mm) | Kalınlık (mm) | Sızıntı Hızı (ml/dak) |
| KS-304-G | 304 Paslanmaz Çelik | Genişletilmiş Grafit | -200 ila 550 | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | 316L Paslanmaz Çelik | Genişletilmiş Grafit | -200 ila 600 | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | 316L Paslanmaz Çelik | PTFE (aşındırıcı ortamlar için) | -200 ila 260 | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | İnkonel 625 | Genişletilmiş Grafit | -200 ila 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Genişletilmiş Grafit | -200 ila 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-316L-M | 316L Paslanmaz Çelik | Mika (yüksek sıcaklık yalıtımı) | -200 ila 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
Standart tekliflere ek olarak fabrikamız, yüksek sıcaklıkla ilgili belirli zorlukların üstesinden gelmek için bir dizi özel seçenek sunmaktadır. Daha yüksek sıkıştırılabilirlik gerektiren uygulamalar için "esnek" çekirdekli (örn. oluklu metal çekirdekli) tırtıklı contalar veya düz olmayan flanş yüzeyleri için "kam profilli" tırtıklı contalar sunuyoruz. Contanın flanşlara yapışmasını önlemek için yüzeye yapışmayı önleyici bir kaplama (PTFE veya nikel gibi) de uygulayabiliriz; bu, özellikle periyodik sökme gerektiren cıvatalı bağlantılar için değerlidir.
Üretim sürecimizde kalite kontrolü çok önemlidir. Her Tırtıklı Conta, optik ölçüm kullanılarak tırtık derinliği tutarlılığı, granit yüzey plakası kullanılarak düzlük ve yüksek yoğunluklu aydınlatma altında görsel kusurlar açısından incelenir. Ayrıca her partiden rastgele numuneler üzerinde bir helyum sızıntı testi gerçekleştirerek kritik uygulamalar için 10^-6 mbar·l/s'nin altındaki sızıntı oranlarına ulaşıyoruz. Ningbo Kaxite Sealing Materials Co., Ltd.'deki fabrikamız her siparişte malzeme sertifikaları, boyutsal inceleme sonuçları ve sızıntı oranı verileri dahil olmak üzere kapsamlı bir test raporu sağlar. Bu şeffaflık ve kaliteye bağlılık, Tırtıklı Contalarımızın yüksek sıcaklıktaki ortamlarda gereken performansı ve güvenilirliği sunmasını sağlar.
En iyi tasarlanmış Tırtıklı Conta bile doğru şekilde kurulmadığı ve bakımı yapılmadığı takdirde zamanından önce arızalanabilir. Yüksek sıcaklık uygulamaları conta kurulumunda benzersiz zorluklar doğurur: termal genleşme dikkate alınmalı, aşırı sıkıştırmayı veya az sıkıştırmayı önlemek için cıvata torku hassas bir şekilde kontrol edilmeli ve conta ve flanşlar, yüksek sıcaklıklarda oksidasyona veya kimyasal saldırıya neden olabilecek kirletici maddelerden arındırılmış olmalıdır. Ningbo Kaxite Sealing Materials Co., Ltd. olarak onlarca yıllık saha deneyimine dayanarak kapsamlı bir kurulum ve bakım kılavuzu geliştirdik. Bu yönergelere uyulması, Tırtıklı Contaların hizmet ömrünü yüzde 50-100 oranında uzatabilir ve tesis bakım maliyetlerini ve plansız kapatmaları önemli ölçüde azaltabilir.
Yüksek sıcaklık hizmetlerinde Tırtıklı Contalar için temel kurulum ve bakım uygulamaları:
Avrupa'daki bir enerji santralinde yapılan bir örnek olay çalışması, doğru kurulumun etkisini göstermektedir. Tesis, aşırı ısıtılmış buhar hattında (550°C, 120 bar) Tırtıklı Contalarda sık sık arızalarla karşılaşıyordu. Bir analiz, arızaların düzgün olmayan cıvata torku ve hatalı flanş yüzeyi hazırlığından kaynaklandığını gösterdi. Yüzey temizleme, kalibre edilmiş tork aletleri ve ısıtma sonrası yeniden tork prosedürü dahil kurulum yönergelerimizi uyguladıktan sonra conta ömrü ortalama 8 aydan 4 yılın üzerine çıktı. Tesis müdürü, kurulum programının maliyetinin, plansız bir kapatmanın maliyetinden daha az olduğunu bildirdi; bu da, uygun kurulum uygulamalarına yapılan yatırımın geri dönüşünün altını çizdi.
Fabrikamız kritik projeler için yerinde eğitim ve kurulum denetimi sunmaktadır. Ayrıca optimum yeniden tork aralığını belirlemek için flanş ve conta malzemelerinin spesifik termal genleşme katsayılarını hesaba katan bir yeniden tork hesaplayıcısı da sağlıyoruz. Ek olarak, Tırtıklı Contaların aşındırıcı ortamlardan uzakta, temiz, kuru bir ortamda saklanmasını ve raf ömrü boyunca (grafit yüzeyli contalar için genellikle 2 yıl) kullanılmasını öneririz. Tesis operatörleri, bu en iyi uygulamaları takip ederek, yüksek sıcaklıktaki hizmetlerde Tırtıklı Contalarının performansını ve ömrünü en üst düzeye çıkarabilir.
Soru 1: Metal tırtıklı contalar yüksek sıcaklıklara maruz kaldıktan sonra tekrar kullanılabilir mi?
Cevap: Genel olarak Tırtıklı Contaların kullanımdan sonra, özellikle yüksek sıcaklıklarda tekrar kullanılmasını önermiyoruz. Kaplama malzemesi (grafit veya mika), ilk sıkıştırma sırasında tamamen geri kazanılamayan plastik deformasyona uğrar. Contanın tekrar kullanılması yetersiz sızdırmazlık gerilimine ve artan sızıntı riskine yol açabilir. Bununla birlikte, bazı düşük basınçlı, düşük sıcaklıklı uygulamalarda, kaplama malzemesinde herhangi bir hasar görülmediği takdirde görsel inceleme, yeniden kullanıma izin verebilir. Yüksek sıcaklıktaki servislerde güvenilir sızdırmazlık sağlamak için her zaman yeni bir Tırtıklı Conta kullanmanızı öneririz. Fabrikamız, kaplama malzemesinin değiştirilebildiği metal göbek contaları için yenileme hizmetleri sunmaktadır ancak çekirdeğin bükülme veya korozyon açısından incelenmesi gerekir.
Soru 2: Grafit kaplamalı metal tırtıklı conta için maksimum çalışma sıcaklığı nedir?
Cevap: Genişletilmiş grafit kaplamalı Tırtıklı Contanın maksimum sürekli çalışma sıcaklığı çevreye bağlıdır. Oksitleyici bir atmosferde (hava), grafit daha yüksek sıcaklıklarda oksitlenmeye başlayacağından maksimum sıcaklık tipik olarak 550°C'dir. İnert veya indirgeyici bir atmosferde grafit 850°C'ye kadar kullanılabilir. Oksitleyici koşullarda 550°C'nin üzerindeki sıcaklıklar için, Tırtıklı Contalarımız için mika kaplama veya metal-metal conta (yüzeysiz) kullanmanızı öneririz. Fabrikamız, özel ortamınıza uygun seçeneği seçmenize yardımcı olmak amacıyla her kaplama malzemesi için ayrıntılı sıcaklık çizelgeleri sağlar.
Soru 3: Yüksek sıcaklık uygulamaları için metal tırtıklı contalar spiral sarımlı contalarla karşılaştırıldığında nasıldır?
Cevap: Hem Tırtıklı Contalar hem de spiral sarımlı contalar yüksek sıcaklık uygulamaları için mükemmeldir ancak farklı özelliklere sahiptirler. Tırtıklı Contalar, yüksek sıcaklıklarda daha sıkı bir sızdırmazlık sağlar ve termal döngü altında sargının gevşemesine daha az eğilimlidir. Ayrıca patlamaya karşı daha yüksek bir dirence sahiptirler ve düz olmayan flanşlara daha kolay monte edilirler. Spiral sargılı contalar ise daha esnektir ve daha büyük flanş yanlış hizalamalarına uyum sağlayabilir. Ningbo Kaxite Sealing Materials Co., Ltd.'deki fabrikamız, güvenilirliğin en üst düzeyde olduğu kritik, yüksek sıcaklık, yüksek basınçlı hizmetler için Tırtıklı Contaları ve flanş hasarının endişe verici olduğu daha az zorlu uygulamalar için spiral sarımlı contaları önerir.
Soru 4: Yüksek sıcaklıktaki vakum hizmetlerinde metal tırtıklı contalar kullanılabilir mi?
Cevap: Evet, Tırtıklı Contalar, kaplama malzemesinin vakum koşulları altında stabil olması koşuluyla (örn. grafit veya mika), yüksek sıcaklıklardaki vakum hizmetleri için uygundur. Metal çekirdek, dış atmosferik basınca dayanmak için gerekli yapısal bütünlüğü sağlarken, çentikler düşük iç basınçlarda bile sızdırmaz bir sızdırmazlık sağlar. Vakum uygulamaları için ince bir tırtıl aralığı (1,0 mm) ve düşük gaz çıkış özelliklerine sahip yüksek kaliteli bir grafit kaplama öneriyoruz. Fabrikamız, 800°C ve 10^-5 mbar'da çalışan yüksek sıcaklıklı vakum fırınları için mükemmel sonuçlar veren Tırtıklı Contalar tedarik etmiştir.
Soru 5: Ningbo Kaxite Sealing Materials Co., Ltd. metal tırtıklı contaları için hangi sertifikalara sahiptir?
Cevap: Tırtıklı Contalarımız ISO 9001:2015 (Kalite Yönetimi) ve ISO 14001:2015 (Çevre Yönetimi) kapsamında üretilmektedir. Ayrıca düşük emisyonlu contalar için TA-Luft (VDI 2440) sertifikasına sahibiz ve yangın güvenliğine ilişkin ASME B16.20 ve API 607 gerekliliklerine uyuyoruz. Contalarımız, sızıntı açısından ASTM F112 ve sıkıştırılabilirlik açısından ASTM F36 dahil olmak üzere ASTM standartlarına uygunluk açısından bağımsız üçüncü taraf laboratuvarlar tarafından test edilmiştir. Her sevkiyatta eksiksiz bir test sertifikaları seti ve malzeme izlenebilirliği sunarak, en sıkı uluslararası standartlara tam uyum sağlıyoruz.
Metal tırtıklı contaların yüksek sıcaklıktaki ortamlara uygunluğu, sağlam malzeme seçimleri, ustaca tırtıklı geometrileri ve termal döngü altında kanıtlanmış performansları ile desteklenmektedir. Metal çekirdek gerekli mukavemeti ve termal stabiliteyi sağlar, kaplama malzemeleri (grafit veya mika) uyumluluk ve kimyasal direnç sağlar ve çentikler, flanş hareketine ve cıvata gevşemesine rağmen bütünlüğü koruyan çok sayıda yüksek gerilimli sızdırmazlık hatları oluşturur. Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd.'de fabrikamız, yirmi yılı aşkın bir süredir Tırtıklı Contaların üretimini geliştirerek, en zorlu yüksek sıcaklık uygulamalarının taleplerini karşılamak için geniş bir malzeme ve konfigürasyon yelpazesi sunmaktadır. Kaliteye, yeniliğe ve müşteri desteğine olan bağlılığımız, contalarımızın dünya çapındaki rafinerilerde, enerji santrallerinde ve kimyasal işleme tesislerinde güvenilir, uzun ömürlü sızdırmazlık sağlamasını sağlar.
