Yüksek basınçlı bir gaz boru hattında veya bir rafineri hidrokrakerinde, flanşlı bağlantılar, 400 bar'ı aşan basınçlarda ve ortam sıcaklığından 500°C'nin üzerine çıkan sıcaklıklardaki sıvıları içermelidir. Bu sızdırmazlık işlevini yerine getiren conta yumuşak, sıkıştırılabilir bir tabaka değildir. Bu, geleneksel bir contanınkinden temelde farklı bir mekanizma aracılığıyla sızdırmazlığı sağlayan sağlam bir metal halkadır (Halka Bağlantı Contası). Halka Bağlantı Contası kauçuk veya grafit malzemenin esnekliğine bağlı değildir. Conta ile flanş oluğu arasında metal-metal temasını sağlamak için cıvata ön yükünün hassas bir şekilde uygulanmasına dayanır. Cıvata ön yükü contanın sızdırmazlık performansını harekete geçiren kuvvettir. Yeterli ön yükleme olmadığında Halka Bağlantı Contası sızdırmazlık sağlamaz. Aşırı ön yükleme durumunda flanş veya conta hasar görebilir. Cıvata ön yükü, bağlantının başarısını veya başarısızlığını belirleyen kritik değişkendir.
Cıvata ön yükünün Halka Bağlantı Contası sızdırmazlık performansını nasıl etkinleştirdiği sorusu, mekanik ve malzeme biliminin bir sorusudur. Cıvata ön yükü conta üzerinde bir oturma gerilimi oluşturarak contanın flanş oluğuna uyum sağlamasına neden olur. Conta malzemesinin hafifçe deforme olması ve oluk yüzeyindeki mikroskobik düzensizlikleri doldurması için doğru sertliğe sahip olması gerekir. Flanş, ön yüke akmadan dayanabilecek kadar güçlü olmalıdır. Halka etrafında eşit yük dağılımı sağlamak için cıvataların kontrollü bir şekilde sıkılması gerekir. Bu makale cıvata ön yüklemesinin mekaniğini, Halka Bağlantı Contasının tasarımını, conta sertliğinin rolünü ve güvenilir bir sızdırmazlık elde etmek için pratik hususları inceleyecektir. Ayrıca ürünlerimiz için ayrıntılı özellikler de sunacağız.Halkalı Bağlantı ContalarıNingbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd.'deki fabrikamızdan.

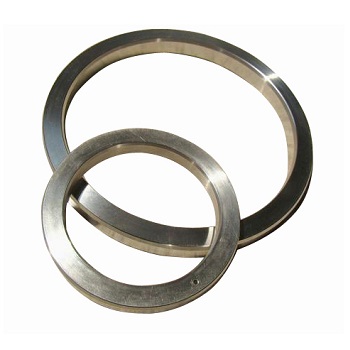

Halka Bağlantı Contası, yüksek basınçlı ve yüksek sıcaklıktaki flanşlı bağlantılarda kullanılan metalik bir sızdırmazlık elemanıdır. Tipik olarak oval veya sekizgen kesitli sağlam bir metal halkadan yapılır. Conta, flanş yüzeyinde hassas işlenmiş bir oluğa oturacak şekilde tasarlanmıştır. Flanşlar birbirine cıvatalandığında conta iki oluk arasında sıkıştırılarak metalden metale bir sızdırmazlık sağlanır. Halkalı Bağlantı Contasının sızdırmazlık mekanizması yumuşak contanınkinden farklıdır. Yumuşak bir conta, flanş yüzeyine uyum sağlayarak ve mikroskobik düzensizlikleri doldurarak sızdırmazlık sağlar. Halka Bağlantı Contası, metali hafifçe deforme ederek ve oluk ile bir hat teması oluşturarak sızdırmazlık sağlar. Temas hattındaki temas gerilimi son derece yüksektir, bu da çok yüksek basınçlarda bile sızdırmazlık sağlar. Aşağıdaki tablo, Halkalı Bağlantı Contasının temel özelliklerini özetlemektedir.
| Özellik | Tanım |
| Malzeme | Yumuşak demir, karbon çeliği, paslanmaz çelik, Monel, Inconel |
| Enine kesit | Oval veya sekizgen |
| Sızdırmazlık Mekanizması | Metalden metale hat teması |
| Basınç Değeri | 10.000 psi'ye (690 bar) kadar ve üzeri |
| Sıcaklık Değeri | -200°C ila +850°C (malzemeye bağlı olarak) |
| Standartlar | API 6A, ASME B16.20 |
Kaxite'de fabrikamız, en zorlu uygulamaların gereksinimlerini karşılamak için çeşitli malzeme ve boyutlarda Halka Bağlantı Contaları üretmektedir. Conta boyutlarının doğru olmasını ve yüzey kaplamasının doğru olmasını sağlamak için hassas işleme kullanıyoruz. Contalarımız API 6A ve ASME B16.20 standartlarına göre sertifikalandırılmış olup, en yüksek kalite ve güvenilirlik seviyelerini karşılamalarını sağlar.
Cıvata ön yükü, cıvatalar sıkıldığında oluşan gerilimdir. Flanşları birbirine kenetleyen ve contayı sıkıştıran kuvvettir. Cıvata ön yüklemesi olmadan flanşlar bir arada tutulamaz ve conta sıkıştırılamaz. Cıvata ön yükü, Halka Bağlantı Contasının sızdırmazlık performansını etkinleştiren şeydir. Cıvatalar sıkıldığında ön yük kuvveti flanşlar üzerinden contaya iletilir. Conta oluğa doğru sıkıştırılarak bağlantıyı sızdırmaz hale getiren yüksek gerilimli bir temas oluşturulur. Ön yükün miktarı conta üzerindeki oturma gerilimini belirler ve bu da contanın kalitesini belirler. Ön yük çok düşükse oturma gerilimi yetersiz olacak ve bağlantıda sızıntı meydana gelecektir. Ön yükleme çok yüksekse flanş veya conta eğilebilir ve bu da sızıntıya neden olabilir. Güvenilir bir sızdırmazlık sağlamak için cıvata ön yükü dikkatlice hesaplanmalı ve kontrol edilmelidir. Aşağıdaki tablo cıvata ön yükü ile conta oturma gerilimi arasındaki ilişkiyi göstermektedir.
| Cıvata Ön Yükü (kN) | Conta Oturma Gerilmesi (MPa) | Sızdırmazlık Performansı |
| 50 | 100 | Yetersiz; sızıntı olması muhtemel |
| 100 | 200 | Marjinal; basınç altında sızıntı yapabilir |
| 150 | 300 | İyi; güvenilir mühür |
| 200 | 400 | Harika; optimum sızdırmazlık |
| 250 | 500 | Aşırı; flanş akması riski |
Fabrikamızda müşterilerimize Halka Bağlantı Contalarımız için ayrıntılı cıvatalama önerileri sunuyoruz. Gerekli cıvata ön yükünü, sıkma modelini ve yağlama gereksinimlerini belirtiriz. Mühendislik ekibimiz, özel flanş ve conta kombinasyonunuz için doğru ön yükün hesaplanmasında yardımcı olabilir. Gerektiğinde yerinde teknik destek de sağlıyoruz.
Halka Bağlantı Contasının sertliği, sızdırmazlık performansında kritik bir faktördür. Contanın, cıvata ön yükü altında hafifçe deforme olacak, flanş oluğuna uyum sağlayacak ve bir conta oluşturacak kadar yumuşak olması gerekir. Ancak aynı zamanda ekstrüzyona direnebilecek ve yüksek basınç altında şeklini koruyabilecek kadar sert olması gerekir. Contanın sertliği yapıldığı malzemeye göre belirlenir. Yumuşak demir en yumuşak ve en yaygın kullanılan malzemedir. Düşük basınç ve düşük sıcaklık uygulamaları için uygundur. Karbon çeliği daha serttir ve daha yüksek basınçlar için kullanılır. Paslanmaz çelik daha da serttir ve korozyon direnci sağlar. Monel ve Inconel, yüksek mukavemet ve korozyon direncinin gerekli olduğu en zorlu uygulamalarda kullanılır. Aşağıdaki tablo, yaygın olarak kullanılan Halka Bağlantı Contası malzemelerinin sertliğini ve tipik uygulamalarını özetlemektedir.
| Malzeme | Sertlik (HB) | Maksimum Basınç (bar) | Tipik Uygulama |
| Yumuşak Demir | 90 - 120 | 100 | Düşük basınçlı su, buhar |
| Karbon Çelik | 120 - 150 | 250 | Petrol ve gaz, genel endüstri |
| Paslanmaz Çelik 304 | 150 - 180 | 400 | Kimya, petrokimya |
| Paslanmaz Çelik 316 | 150 - 180 | 400 | Aşındırıcı ortamlar |
| Monel | 150 - 200 | 500 | Deniz suyu, yüksek sıcaklık |
| İnkonel | 180 - 250 | 690 | Yüksek sıcaklık, yüksek basınç |
Şu tarihte:Ningbo Kaxite Sızdırmazlık Malzemeleri Co, LtdTüm bu malzemelerden Ring Bağlantı Contaları üretimi yapmaktayız. Ayrıca her malzemede farklı uygulamalara uyacak çeşitli sertlik seviyeleri sunuyoruz. Mühendislik ekibimiz özel gereksinimleriniz için doğru malzemeyi ve sertliği seçmenize yardımcı olabilir.
Flanş oluğu, Halka Bağlantı Contasının yerleştirildiği flanş yüzeyindeki girintili alandır. Yivin boyutları ve yüzey kalitesi, contanın sızdırmazlık performansı açısından kritik öneme sahiptir. Contanın düzgün şekilde oturmasını ve temas geriliminin eşit olmasını sağlamak için oluğun hassas toleranslarla işlenmesi gerekir. Yiv açısı, yiv derinliği ve yiv genişliğinin tümü sızdırmazlık performansını etkiler. Yivin yüzey kaplaması, contanın deforme olmasına ve mikroskobik düzensizlikleri doldurmasına izin verecek kadar pürüzsüz olmalı, ancak contanın yüzeyi kavrayamayacağı kadar pürüzsüz olmamalıdır. Aşağıdaki tablo standart Halka Bağlantı Contaları için anahtar kanalı parametrelerini özetlemektedir.
| Parametre | Şartname | Önem |
| Oluk Açısı | 23° ± 1° (oval); 23° ± 1° (sekizgen) | Uygun oturma ve teması sağlar |
| Oluk Derinliği | API 6A / ASME B16.20'ye göre | Contanın tamamen yakalanmasını sağlar |
| Oluk Genişliği | API 6A / ASME B16.20'ye göre | Aşırı boşluk olmadan contanın oturmasını sağlar |
| Yüzey İşlemi (Ra) | 1,6 - 3,2 µm | Contanın kavramasını ve sızdırmazlığını sağlar |
| Düzlük | 100 mm başına 0,05 mm | Eşit temas gerilimi sağlar |
Fabrikamızda flanş kanalı tasarımı ve talaşlı imalat konusunda teknik destek verebilmekteyiz. Ayrıca kanalın geçerli standardın gerekliliklerini karşıladığını doğrulamak için kanal muayene hizmeti de sunuyoruz. Bu önemlidir çünkü aşınmış veya hasar görmüş bir oluk, yeni bir contanın bile düzgün bir şekilde sızdırmazlığını sağlamasını engelleyebilir.
Cıvata ön yükünün hesaplanması, Halkalı Bağlantı Contası bağlantısının tasarımında ve montajında kritik bir adımdır. Ön yük, conta üzerinde gerekli oturma gerilimini yaratmaya yeterli olmalı, ancak flanş veya cıvataları aşındıracak kadar yüksek olmamalıdır. Hesaplamada conta oturma gerilimi, flanş boyutları, cıvata boyutu ve malzemesi ile çalışma basıncı ve sıcaklığı dikkate alınır. Ön yük genellikle ASME Kazan ve Basınçlı Kap Kodu veya eşdeğer standart kullanılarak hesaplanır. Ön yük hesaplandıktan sonra cıvatalara kontrollü bir şekilde uygulanması gerekir. Bu genellikle bir tork anahtarı veya hidrolik gergi kullanılarak yapılır. Eşit yük dağılımı sağlamak için sıkma düzenine uyulmalıdır. Aşağıdaki tablo cıvata ön yükünün uygulanmasındaki temel adımları özetlemektedir.
| Adım | Aksiyon | Amaç |
| 1 | Flanşı ve oluğu temizleyin ve inceleyin | Enkaz veya hasar olmadığından emin olun |
| 2 | Cıvataları ve somun yüzeylerini yağlayın | Sürtünmeyi azaltın ve tutarlı ön yükleme sağlayın |
| 3 | Cıvataları yıldız şeklinde hedef torkun %30'una kadar sıkın | Contayı yerleştirin ve flanşları hizalayın |
| 4 | Cıvataları yıldız şeklinde hedef torkun %60'ına kadar sıkın | Contayı yavaş yavaş sıkıştırın |
| 5 | Cıvataları yıldız şeklinde hedef torkun %100'üne kadar sıkın | Son ön yüklemeye ulaşın |
| 6 | Torku 24 saat sonra kontrol edin | Sürünme ve gevşemeyi telafi edin |
Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd. olarak müşterilerimize Halka Bağlantı Contalarımız için ayrıntılı cıvatalama prosedürleri sunuyoruz. Ayrıca ön yükün doğru şekilde uygulandığından emin olmak için eğitim ve yerinde destek de sunuyoruz. Amacımız müşterilerimizin her zaman güvenilir bir mühür elde etmelerine yardımcı olmaktır.
Halkalı Bağlantı Contasının temel özellikleri arasında conta boyutu, basınç sınıfı, malzeme, kesit tipi ve sertlik yer alır. Aşağıdaki tablo, Halka Bağlantı Contalarımızın tipik özelliklerinin bir özetini sunmaktadır.
| Şartname | Menzil | Notlar |
| Boyut | 1/2" ila 36" | API 6A / ASME B16.20'ye göre |
| Basınç Sınıfı | Sınıf 150'den Sınıf 2500'e | Ayrıca API 6A baskıları |
| Malzeme | Yumuşak Demir, Karbon Çelik, SS304, SS316, Monel, Inconel | Uygulamaya göre seçilir |
| Kesit Tipi | Oval (R), Sekizgen (RX), Yüksek Performanslı (BX) | Basınca ve oluğa göre seçilir |
| Sertlik | Malzeme standardına göre | Flanş malzemesine göre seçilmiştir |
| Yüzey İşlemi | Ra 1,6 - 3,2 mikron | Uygun oturmayı sağlar |
| Standartlar | API 6A, ASME B16.20, DIN 2693 | Uluslararası standartlara uygunluk |
Fabrikamızda bu spesifikasyonları ve daha fazlasını karşılamak için Halkalı Bağlantı Contaları üretmekteyiz. Contayı, özel malzemeler, özel boyutlar ve özel kesitler dahil olmak üzere belirli proje gereksinimlerine uyacak şekilde özelleştirebiliriz. Mühendislik ekibimiz seçim sürecine yardımcı olabilir ve projeniz için ayrıntılı teknik veriler sağlayabilir.
Soru 1: Halka Bağlantı Contası için önerilen cıvata ön yükü nedir?
Cevap: Önerilen cıvata ön yükü conta boyutuna, basınç sınıfına, conta malzemesine ve flanş malzemesine bağlıdır. Tipik olarak ASME Kazan ve Basınçlı Kap Kodu veya eşdeğer standart kullanılarak hesaplanır. Ön yük, flanşı veya cıvataları gevşetmeden conta üzerinde gerekli oturma gerilimini oluşturmaya yeterli olmalıdır. Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd. olarak, Halka Bağlantı Contalarımızın her biri için ayrıntılı cıvatalama önerileri sunuyoruz.
Soru 2: Halkalı Bağlantı Contası tekrar kullanılabilir mi?
Cevap: Genel olarak, Halkalı Bağlantı Contası tekrar kullanılmamalıdır. Conta sıkıştırıldığında oluğa uyum sağlamak için plastik olarak deforme olur. Bu deformasyon kalıcıdır ve conta orijinal şekline dönmeyecektir. Halkalı Bağlantı Contasının yeniden kullanılması, contanın ikinci kez düzgün bir şekilde sızdırmazlığını sağlamaması nedeniyle sızıntıya neden olabilir. Endüstri standardı, bağlantı noktası her açıldığında contanın değiştirilmesidir. Fabrikamız her montajda yeni bir conta kullanılmasını önerir.
Soru 3: Oval ve sekizgen Halka Bağlantı Contası arasındaki fark nedir?
Cevap : Oval conta (R tipi) yuvarlak kesite sahiptir ve standart uygulamalarda kullanılır. Sekizgen conta (RX tipi), daha yüksek basınçlarda daha verimli sızdırmazlık sağlayan düz kenarlı bir kesite sahiptir. Sekizgen conta, oval contadan farklı bir oluk tasarımı gerektirir. İkisi arasındaki seçim basınç sınıfına ve flanş kanalına bağlıdır. Mühendislik ekibimiz uygulamanız için doğru tipi seçmenize yardımcı olabilir.
Soru 4: Halka Bağlantı Contamın sızdırıp sızdırmadığını nasıl anlarım?
Cevap: Halka Bağlantı Contasının sızdırdığının belirtileri arasında bağlantıdan gözle görülür sıvı veya gaz sızıntısı, sistem basıncında düşüş ve tıslama sesinin varlığı yer alır. Bir sızıntıdan şüpheleniyorsanız bağlantının basıncı derhal boşaltılmalı ve incelenmelidir. Conta değiştirilmeli ve flanş kanalında hasar olup olmadığı kontrol edilmelidir. Sızıntılar, özellikle yüksek basınçlı veya zehirli hizmetlerde tehlikeli olabilir, bu nedenle asla göz ardı edilmemelidir.
Soru 5: Halka Bağlantı Contası flanşı için doğru sıkma modeli nedir?
Cevap: Doğru sıkma düzeni, cıvataların çapraz sırayla sıkıldığı yıldız düzenidir. Cıvatalar birden fazla aşamada, genellikle hedef torkun %30'u, %60'ı ve %100'ü oranında sıkılmalıdır. Bu, contanın eşit şekilde sıkıştırılmasını ve flanşların paralel kalmasını sağlar. İlk sıkma işleminden sonra, sürünme ve gevşemeyi telafi etmek için tork 24 saat sonra kontrol edilmelidir. Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd. olarak Halka Bağlantı Contalarımız için ayrıntılı sıkma prosedürleri sağlıyoruz.
Cıvata ön yükü, Halka Bağlantı Contasının sızdırmazlık performansını etkinleştiren kuvvettir. Yeterli ön yükleme olmadan conta deforme olamaz ve yüksek basınç ve yüksek sıcaklık bağlantılarını sızdırmaz hale getirmek için gerekli olan yüksek gerilimli teması oluşturamaz. Güvenilir bir sızdırmazlık sağlamak için cıvata ön yükü dikkatlice hesaplanmalı, uygulanmalı ve kontrol edilmelidir. Conta malzemesi, flanş oluğu ve cıvatalama prosedürünün tümü sızdırmazlık performansında rol oynar. Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd.'de fabrikamız, en zorlu gereksinimleri karşılayan Halka Bağlantı Contaları üretme konusunda uzmanlığa ve deneyime sahiptir. Ürettiğimiz her contanın güvenilir performans sunmasını sağlamak için yüksek kaliteli malzemeler, hassas işleme ve sıkı testler kullanıyoruz. Ayrıca müşterilerimizin başarılı bir mühür elde etmelerine yardımcı olmak için kapsamlı teknik destek sağlıyoruz.
İster yeni bir yüksek basınç sistemi tasarlıyor olun ister mevcut bir sistemin bakımını yapıyor olun, gereksinimlerinizi görüşmek üzere sizi teknik ekibimizle iletişime geçmeye davet ediyoruz. Ürün spesifikasyonları, cıvatalama önerileri ve yerinde destek sağlayabiliriz. Kaliteye ve müşteri memnuniyetine olan bağlılığımız, bizi dünya çapındaki sızdırmazlık uygulamaları için güvenilir bir ortak haline getirmiştir.
