Kuzey Denizi'ndeki açık denizdeki bir petrol platformunda, yüksek basınçlı bir gaz hattı 350 bar ve 120°C sıcaklıkta çalışmaktadır. Boru bölümlerini birbirine bağlayan flanşlar contalıdır.Halkalı Bağlantı ContalarıSS316L paslanmaz çelikten yapılmıştır. Bu contalar yalnızca proses sıvısının aşırı basıncına ve sıcaklığına değil aynı zamanda tuz serpintisinin, nemin ve denizin sürekli hareketinin amansız saldırısına da dayanmalıdır. Buradaki conta arızası küçük bir rahatsızlık değildir; yangına, patlamaya, çevre felaketine, can kaybına yol açabilecek felaket olayıdır. Bu nedenle conta malzemesi seçimi açık deniz mühendisliğindeki en kritik kararlardan biridir. SS316L, bu ortamlarda Halka Bağlantı Contaları için tercih edilen malzeme olarak ortaya çıkmıştır çünkü başka hiçbir malzemenin karşılaştırılabilir bir maliyetle eşleşemeyeceği benzersiz bir korozyon direnci, mekanik mukavemet ve termal stabilite kombinasyonu sunar.
Halka Bağlantı Contaları, yüksek basınç ve yüksek sıcaklık uygulamalarında kullanılan metalik contalardır. Flanş yüzeyinde özel olarak işlenmiş bir oluğa oturacak şekilde tasarlanmış olup, flanşlar birbirine cıvatalandığında metalden metale sızdırmazlık sağlar. Sızdırmazlık eylemi, sıkı, sızdırmaz bir bağlantı oluşturan conta malzemesinin oluğa doğru deformasyonuna dayanır. Contanın malzemesi, uygulamanın aşındırıcı ve mekanik baskılarına dayanma yeteneğini belirler. Standart 316 paslanmaz çeliğin düşük karbonlu versiyonu olan SS316L, klorür çukurlaşmasına ve çatlak korozyonuna karşı mükemmel direnci nedeniyle özellikle deniz ve açık deniz ortamları için çok uygundur. Şu tarihte:Ningbo Kaxite Sızdırmazlık Malzemeleri Co, Ltd, fabrikamız 15 yılı aşkın bir süredir SS316L ve diğer yüksek performanslı alaşımlardan Halka Bağlantı Contaları üretmektedir ve malzeme seçimi ve üretim süreçlerimizi offshore endüstrisinin en zorlu gereksinimlerini karşılayacak şekilde geliştirdik.
Deniz ortamı, yeryüzünde doğal olarak oluşan en aşındırıcı ortamlardan biridir. Deniz suyu, daha az miktarda magnezyum, kalsiyum ve potasyum tuzlarının yanı sıra, başta sodyum klorür olmak üzere yaklaşık %3,5 oranında çözünmüş tuz içerir. Bu tuzlar deniz suyunu mükemmel bir elektrolit haline getirerek elektrokimyasal korozyon süreçlerini hızlandırır. Metalik bileşenler için, klorür iyonları, çözünmüş oksijen ve nem kombinasyonu, yüksek kaliteli malzemelerin bile zamanla bozulmasına neden olabilecek amansız bir saldırı oluşturur. Açık deniz uygulamalarında zorluklar daha da büyüktür. Atmosfer tuz serpintisine doymuş durumda, sıcaklıklar tropik sıcaklık ile kutup soğuğu arasında dalgalanıyor ve mekanik gerilimler yoğun. Aşağıdaki tablo deniz ve açık deniz ortamlarındaki temel korozyon zorluklarını özetlemektedir.
| Korozyon Mücadelesi | Tanım | Contalara Etkisi |
| Klorür Çukurlaşması | Klorür iyonlarının lokalize saldırısı | İğne delikleri ve yüzey bozulması |
| Aralık Korozyonu | Durgun bölgelere saldırı | Sızdırmazlık yüzeylerinde bozulma |
| Galvanik Korozyon | Temas halindeki farklı metaller | Daha az asil metalin hızlandırılmış korozyonu |
| Gerilmeli Korozyon Çatlaması | Çekme gerilimi altında korozyon | Ani çatlama ve arıza |
| Erozyon Korozyon | Yüksek hızlı sıvı akışı | Koruyucu oksidin mekanik olarak uzaklaştırılması |
Halka Bağlantı Contalarındaki korozyonun sonuçları ciddidir. Aşınmış bir conta sızdırmazlık gücünü kaybedebilir ve bu da sızıntılara yol açabilir. Çatlak bir conta felaketle sonuçlanabilir. Açık denizdeki bir petrol veya gaz platformunda, bir conta sızıntısı yanıcı hidrokarbonların açığa çıkmasına neden olarak yangın veya patlama riski oluşturabilir. Deniz boru hattındaki bir sızıntı çevre kirliliğine neden olabilir. Tuzdan arındırma tesisinde bir sızıntı su kalitesini tehlikeye atabilir. SS316L gibi korozyona dayanıklı bir malzemenin seçimi bu nedenle yalnızca bir kalite tercihi değildir; bu bir güvenlik zorunluluğudur. Kaxite'deki fabrikamız denizcilik ve açık deniz uygulamalarına yönelik Halkalı Bağlantı Contaları tedarik etme konusunda geniş deneyime sahiptir ve bu ortamlarda malzeme seçiminin kritik öneminin bilincindeyiz.
Deniz ve açık deniz ortamlarında Halka Bağlantı Contaları için bir malzeme seçerken mühendisler, karbon çeliği, paslanmaz çelik, dubleks paslanmaz çelik ve Inconel ve Monel gibi egzotik alaşımlar dahil olmak üzere bir dizi seçenek arasından seçim yapmalıdır. Her malzemenin kendi korozyon direnci, mekanik mukavemeti ve maliyeti kombinasyonu vardır. SS316L çoğu denizcilik uygulaması için en iyi performans ve maliyet dengesini sunduğundan sıklıkla tercih edilen seçimdir. Nedenini anlamak için SS316L'yi diğer yaygın malzemelerle karşılaştırmak faydalı olacaktır. Aşağıdaki tablo bu malzemelerin temel özelliklerinin bir karşılaştırmasını sunmaktadır.
| Malzeme | Deniz Suyunda Korozyon Direnci | Mekanik Dayanım | Maliyet | Tipik Uygulama |
| Karbon Çelik | Zayıf (kaplama gerektirir) | Yüksek | Düşük | Kritik olmayan, kuru uygulamalar |
| SS304 | Orta (klorürlerde çukurlaşma) | Yüksek | Düşük | Genel amaçlı, yumuşak ortamlar |
| SS316L | Mükemmel (klorür çukurlaşmasına karşı dayanıklıdır) | Yüksek | Orta | Denizcilik, açık deniz, kimyasal işleme |
| Dubleks SS | Harika | Çok Yüksek | Yüksek | Yüksek basınçlı, yüksek sıcaklıkta deniz |
| İnkonel 625 | Harika | Çok Yüksek | Çok Yüksek | Aşırı ortamlar, ekşi gaz |
| Monel 400 | Harika | Yüksek | Yüksek | Deniz suyu boruları, ısı eşanjörleri |
SS316L'nin SS304'e göre en önemli avantajı molibden içeriğidir. SS316L, klorür içeren ortamlarda çukurlaşma ve çatlak korozyonuna karşı direncini önemli ölçüde artıran %2-3 molibden içerir. Molibden içermeyen SS304, deniz suyunda, özellikle klorürlerin konsantre olabileceği durgun bölgelerde çukurlaşmaya karşı hassastır. Dubleks paslanmaz çelik daha da yüksek mukavemet ve korozyon direnci sunar, ancak daha pahalıdır ve işlenmesi daha zordur. Inconel ve Monel en yüksek düzeyde korozyon direnci sunar, ancak maliyetleri birçok uygulama için engelleyici olabilir. SS316L, denizcilik ve açık deniz Halkalı Bağlantı Contaları uygulamalarının çoğunluğu için en iyi korozyon direnci, mekanik mukavemet ve maliyet kombinasyonunu sunar.
SS316L'deki "L", "düşük karbon" anlamına gelir. Standart SS316 maksimum %0,08 karbon içeriğine sahipken SS316L maksimum %0,03 karbon içeriğine sahiptir. Bu fark küçük görünebilir ancak malzemenin kaynak ve yüksek sıcaklık uygulamalarındaki performansı üzerinde önemli bir etkiye sahiptir. SS316 gibi östenitik paslanmaz çelikler 425°C ile 815°C arasındaki sıcaklıklara ısıtıldığında tane sınırlarında krom karbür çökeltileri oluşur. Bu süreç duyarlılaşma olarak bilinir. Krom karbürlerin oluşumu çevredeki krom alanlarını tüketerek korozyon direncini azaltır. Deniz ortamında, hassaslaşmış alanlar tanecikler arası korozyona karşı oldukça hassastır. SS316L, karbon içeriğini azaltarak krom karbür oluşumunu en aza indirerek hassaslaşmaya ve tanecikler arası korozyona karşı dirençli hale getirir.
SS316L'nin düşük karbon içeriği aynı zamanda kaynaklanabilirliğini de artırır. SS316 kaynak yapıldığında, karbon içeriği çok yüksekse ısıdan etkilenen bölge hassaslaşabilir. SS316L çoğu uygulamada kaynak sonrası ısıl işlem yapılmadan kaynaklanabilir çünkü düşük karbon içeriği hassasiyeti önler. Bu özellikle kaynak veya makine ile üretilebilen Halka Bağlantı Contaları için önemlidir. Aşağıdaki tablo SS316L'nin temel kimyasal ve mekanik özelliklerini özetlemektedir.
| Mülk | Şartname |
| Karbon (C) maks | %0,03 |
| Krom (Cr) | %16-18 |
| Nikel (Ni) | %10-14 |
| Molibden (Mo) | %2-3 |
| Manganez (Mn) maksimum | %2,0 |
| Silikon (Si) maksimum | %0,75 |
| Fosfor (P) maksimum | %0,045 |
| Kükürt (S) maks | %0,030 |
| Çekme Dayanımı | 485 - 690 MPa |
| Akma Dayanımı (%0,2 dengeleme) | 170 - 310 MPa |
| Uzama | %40 dk |
| Sertlik (Rockwell B) | maksimum 95 |
Ningbo Kaxite Sızdırmazlık Malzemeleri Co, Ltd'de fabrikamız yalnızca saygın tedarikçilerden alınan sertifikalı SS316L malzemesini kullanır. Aldığımız her malzeme partisinin kimyasal bileşimini ve mekanik özelliklerini doğrularız. ASTM A262 Uygulama E gerekliliklerini karşıladıklarından emin olmak için bitmiş contalarımız üzerinde taneler arası korozyon testleri de gerçekleştiriyoruz. Bu sıkı kalite kontrolü, Halka Bağlantı Contalarımızın en zorlu deniz ve açık deniz ortamlarında güvenilir performans sunmasını sağlar.
Halkalı Bağlantı Contasının performansı yalnızca malzemeye değil aynı zamanda geometrisine de bağlıdır. Conta, flanş yüzeyindeki bir oluğa oturacak şekilde tasarlanmıştır. Flanşlar birbirine cıvatalandığında conta sıkıştırılır ve malzemesi oluğu dolduracak ve bir conta oluşturacak şekilde deforme olur. Contanın ve oluğun şekli sızdırmazlık mekanizmasını belirler. Her biri kendine has özelliklere sahip birçok standart Halkalı Bağlantı Contası profili bulunmaktadır. En yaygın olanları R, RX ve BX türleridir. R tipi, standart uygulamalarda kullanılan oval veya sekizgen bir halkadır. RX tipi, yüksek basınçlı uygulamalarda kullanılan modifiye edilmiş oval bir halkadır. BX tipi, yüksek basınç, yüksek sıcaklık uygulamalarında kullanılan altıgen bir halkadır. Aşağıdaki tablo bu profillerin temel özelliklerini özetlemektedir.
| Profil | Şekil | Basınç Değeri | Tipik Uygulama |
| R | Oval veya Sekizgen | 10.000 psi'ye kadar | Genel amaçlı, kuyu başlıkları |
| RX | Değiştirilmiş Oval | 15.000 psi'ye kadar | Daha yüksek basınç, ekşi servis |

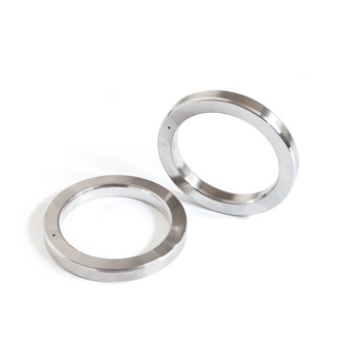

| BX | Altıgen | 20.000 psi'ye kadar | Yüksek basınç, yüksek sıcaklık |
Profil seçimi basınca, sıcaklığa ve kapatılan akışkanın doğasına bağlıdır. R tipi en yaygın olanıdır ve çok çeşitli uygulamalara uygundur. RX tipi daha yüksek basınçlı uygulamalarda kullanılır ve sızdırmazlık performansını artıran biraz farklı bir geometriye sahiptir. BX tipi en zorlu uygulamalarda kullanılır ve 20.000 psi'ye kadar basınçlarda güvenilir bir sızdırmazlık sağlayacak şekilde tasarlanmıştır. Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd.'de fabrikamız, tüm bu profillerde, standart flanş özelliklerine uyacak çeşitli boyutlarda Halka Bağlantı Contaları üretmektedir.
Aşağıdaki tabloda SS316L Halkalı Bağlantı Contalarımız için temel performans özellikleri verilmektedir. Bu spesifikasyonlar standart testlere dayanmaktadır ve mühendisler ve satın alma uzmanları için referans olarak sağlanmaktadır.
| Parametre | Şartname | Test Standardı |
| Malzeme | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Sertlik | ≤ 160 HBW | ASTM E10 |
| Çekme Dayanımı | ≥ 485 MPa | ASTM E8 |
| Akma Dayanımı | ≥ 170 MPa | ASTM E8 |
| Uzama | ≥ %40 | ASTM E8 |
| Tanelerarası Korozyon | Geçmek | ASTM A262 Uygulama E |
| Maksimum Çalışma Sıcaklığı | 800°C (sürekli) | — |
| Maksimum Çalışma Basıncı | 20.000 psi (profile bağlı) | — |
| Yüzey İşlemi | Ra 1,6 µm maksimum | — |
| Standart Boyutlar | API 6A'ya göre R, RX, BX profilleri | API6A |
Fabrikamızda bu spesifikasyonları ve daha fazlasını karşılamak için Halkalı Bağlantı Contaları üretmekteyiz. Özel uygulamalara yönelik özel contalar da üretebilmekteyiz. Kalite kontrol sürecimiz boyutsal incelemeyi, malzeme sertifikasyonunu ve performans testini içerir. Her siparişte malzeme bileşimini, mekanik özellikleri ve test sonuçlarını belgeleyen bir uygunluk sertifikası sağlıyoruz. Bu seviyedeki dokümantasyon, izlenebilirlik ve kalite güvencesinin kritik olduğu açık deniz uygulamaları için gereklidir.
Soru 1: SS316 ve SS316L Halkalı Bağlantı Contaları arasındaki fark nedir?
Cevap: Temel fark karbon içeriğidir. SS316 maksimum %0,08 karbon içeriğine sahipken SS316L maksimum %0,03 karbon içeriğine sahiptir. SS316L'nin düşük karbon içeriği, onu kaynaklı ve yüksek sıcaklık uygulamalarında önemli olan hassaslaşmaya ve tanecikler arası korozyona karşı dirençli kılar. Deniz ve açık deniz ortamlarında üstün korozyon direnci nedeniyle genellikle SS316L tercih edilir.
Soru 2: SS316L Halkalı Bağlantı Contaları ekşi gaz servisinde kullanılabilir mi?
Cevap: SS316L, asitli gaz servisi (H2S içeren ortamlar) için önerilmez çünkü sülfit stres çatlamasına karşı hassastır. Ekşi gaz uygulamaları için genellikle Inconel 625 gibi daha sert bir malzeme veya dubleks paslanmaz çelik gerekir. Conta malzemesinin seçimi, proses akışkanının spesifik bileşimine ve koşullarına göre yapılmalıdır. Teknik ekibimiz uygulamanız için en iyi malzemeyi önerebilir.
Soru 3: SS316L Halkalı Bağlantı Contalarının dayanabileceği maksimum sıcaklık nedir?
Cevap: SS316L Halkalı Bağlantı Contaları 800°C'ye kadar sürekli çalışma sıcaklıklarına dayanabilir. Bununla birlikte, 425°C'nin üzerindeki sıcaklıklarda, malzeme uygun şekilde stabilize edilmezse hassaslaşmaya yatkın olabilir. Yüksek sıcaklık uygulamaları için, malzemenin uygun şekilde ısıl işleme tabi tutulduğunun ve tanecikler arası korozyon direnci açısından test edildiğinin doğrulanması önemlidir. Fabrikamız tüm yüksek sıcaklık contaları için taneler arası korozyon testi sertifikasyonu sağlar.
Soru 4: Uygulamam için doğru Halka Bağlantı Contası profilini nasıl seçerim?
Cevap: Profil seçimi basınca, sıcaklığa ve akışkanın yapısına bağlıdır. R tipi, 10.000 psi'ye kadar genel amaçlı uygulamalar için uygundur. RX tipi 15.000 psi'ye kadar daha yüksek basınçlar için kullanılır. BX tipi 20.000 psi'ye kadar en zorlu uygulamalar için kullanılır. Flanş spesifikasyonu aynı zamanda gerekli profili de belirleyecektir. Teknik ekibimiz, özel uygulamanız için doğru profili seçmenize yardımcı olabilir.
Soru 5: SS316L Halkalı Bağlantı Contaları ile hangi belgeler sağlanmaktadır?
Cevap: Her siparişte malzeme bileşimini, mekanik özellikleri ve test sonuçlarını belgeleyen bir uygunluk sertifikası sağlıyoruz. Buna kimyasal analiz, çekme testi sonuçları, sertlik testi sonuçları ve tanecikler arası korozyon testi sonuçları dahildir. Ayrıca boyutsal inceleme raporları ve malzeme izlenebilirlik sertifikası da sağlıyoruz. Bu belgeleme, denizcilik ve açık deniz uygulamalarında kalite güvencesi ve mevzuata uygunluk açısından gereklidir.
SS316L Halka Bağlantı Contaları, korozyon direnci, mekanik mukavemet ve termal stabilitenin benzersiz bir kombinasyonunu sundukları için denizcilik ve açık deniz uygulamaları için ideal seçimdir. SS316L'nin molibden içeriği, klorür çukurlaşmasına ve çatlak korozyonuna karşı mükemmel direnç sağlarken, düşük karbon içeriği, hassasiyeti ve tanecikler arası korozyonu önler. Malzeme, uygulamanın basınç ve sıcaklık gereksinimlerini karşılamak üzere çeşitli profiller halinde işlenebilir. Ve en sıkı kalite standartlarını karşıladığı onaylanabilir. Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd.'de fabrikamız, offshore endüstrisinin en zorlu gereksinimlerini karşılayan SS316L Halka Bağlantı Contaları üretecek uzmanlığa ve donanıma sahiptir.
İster yeni bir açık deniz platformu tasarlıyor olun ister mevcut platformun bakımını yapıyor olun, conta gereksinimlerinizi görüşmek üzere sizi teknik ekibimizle iletişime geçmeye davet ediyoruz. Ayrıntılı ürün özellikleri, malzeme sertifikaları ve uygulama desteği sağlayabiliriz. Kaliteye ve müşteri memnuniyetine olan bağlılığımız, bizi dünya çapında sızdırmazlık çözümleri konusunda güvenilir bir ortak haline getirmiştir.
Bugün Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd. ile iletişime geçinHalka Bağlantı Contası gereksinimlerinizi tartışmak ve SS316L contalarımızın denizcilik ve açık deniz uygulamalarınızın zorluklarını nasıl karşılayabileceğini keşfetmek için.
