Petrokimya endüstrisinde, yüksek basınçlı bir hidrokrakerdeki tek bir flanş sızıntısı, günlük 500.000 $'a varan üretim kaybına neden olan acil bir kapatmayı tetikleyebilir. Bir enerji santralinde, türbin giriş flanşındaki buhar sızıntısı, günlerce süren zorunlu bir kesintiye neden olabilir. Bunlar nadir olaylar değil. Bunlar sızdırmazlık arızalarının doğrudan sonucudur ve ağır sanayideki plansız bakım ve üretim kaybının en önemli kaynaklarından birini temsil ederler. Bu zorluğun merkezindeki bileşen contadır. Contalar arasında bir tasarımın bu maliyetli arızaları önlemede son derece etkili olduğu kanıtlanmıştır: Halka Bağlantı Contası.
Halka Bağlantı Contası, güvenilirliğin tartışmasız olduğu yüksek basınçlı, yüksek sıcaklık uygulamalarında kullanılan metalik bir sızdırmazlık elemanıdır. Sızdırmazlık oluşturmak için sıkıştırılabilirliğe dayanan yumuşak contaların aksine, Halka Bağlantı Contası, conta ile flanş yüzlerindeki oluk arasında hassas bir metal-metal teması yoluyla bir sızdırmazlık oluşturur. Bu tasarım, patlamaya karşı dayanıklı, termal çevrime karşı son derece dayanıklı ve diğer conta türlerine zarar verebilecek basınçlara dayanabilen bir conta sağlar. Sonuç, plansız bakım ve üretim kaybında çarpıcı bir azalmadır. Bu makale, en zorlu endüstriyel ortamlarda tasarımını, malzemelerini, kurulumunu ve performansını inceleyerek Halka Bağlantı Contasının bunu nasıl başardığını açıklayacaktır. Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd.'de fabrikamız üretim yapmaktadır.Halkalı Bağlantı ContalarıYirmi yılı aşkın bir süredir doğru contanın bir tesisin güvenilirliğini nasıl değiştirebileceğini ilk elden gördük.
Halka Bağlantı Contası, hassas boyutlara göre işlenmiş ve flanş yüzlerine işlenmiş karşılık gelen oluğa oturacak şekilde tasarlanmış sağlam bir metal sızdırmazlık halkasıdır. Contanın kesiti tipik olarak oval veya sekizgendir ve API 6A ve ASME B16.20 tarafından tanımlanan çeşitli standart boyutlarda mevcuttur. Flanş cıvataları sıkıldığında conta iki oluk yüzeyi arasında sıkıştırılır. Metal hafifçe deforme olur ve sıkı, hat temaslı bir yalıtım oluşturur. Bu, flanş yüzeyindeki kusurları doldurmak için malzemenin sıkıştırılabilirliğine dayanan yumuşak contadan temel olarak farklıdır. Halka Bağlantı Contası, hem sağlam hem de güvenilir bir sızdırmazlık oluşturmak için oluğun ve contanın hassas geometrisine dayanır.
Halka Bağlantı Contasının en önemli avantajı patlamaya karşı dayanıklılığıdır. Yumuşak bir contada, sızdırmazlık elemanı flanş yüzleri arasında sınırlandırılmıştır ancak mekanik olarak yerine kilitlenmemiştir. İç basınç cıvataların sıkıştırma kuvvetini aşarsa conta bağlantının dışına itilebilir; bu durum patlama olarak bilinir. Bu, proses sıvısını serbest bırakan ve yaralanmaya veya ölüme neden olabilecek yıkıcı bir arızadır. Halka Bağlantı Contası, oluk içinde mekanik olarak sıkışıp kaldığı için dışarı üflemez. Oluk bir muhafaza kabı görevi görür ve conta onun içinde sıkıştırılır. Cıvata yükü kaybolsa bile conta yerinde kalarak sızdırmazlığı korur. Bu, yüksek basınçlı uygulamalarda kritik bir güvenlik özelliğidir.
Aşağıdaki tablo Halkalı Bağlantı Contaları ve yumuşak contaların tasarım özelliklerini ve performans özelliklerini karşılaştırmaktadır.
| Özellik | Halka Bağlantı Contası | Yumuşak Conta (Levha) |
| Sızdırmazlık Mekanizması | Metalden metale hat teması | Yumuşak malzemenin sıkıştırılması |
| Patlama Direnci | Mükemmel (mekanik olarak sıkışmış) | Zayıf (ekstrüzyona tabi tutulabilir) |
| Basınç Değeri | 10.000 psi'ye (690 bar) kadar | 1.000 psi'ye (69 bar) kadar |
| Sıcaklık Değeri | 1.000°C'ye kadar (malzemeye bağlı olarak) | 500°C'ye kadar (malzemeye bağlı olarak) |
| Yeniden kullanılabilirlik | Tavsiye edilmez | Tavsiye edilmez |
| Tipik Uygulamalar | Kuyu başlıkları, boru hatları, rafineriler, enerji santralleri | Genel endüstriyel borular, alçak basınç sistemleri |

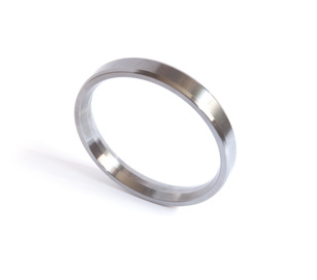

Halka Bağlantı Contasının tasarımı, değiştirilebilirliği sağlamak için standartlaştırılmıştır. En yaygın stiller R tipi (oval veya sekizgen), RX tipi (daha yüksek basınçlar için) ve BX tipidir (aşırı yüksek basınçlar için). Her stilin belirli bir oluk geometrisi ve basınç derecesi vardır. Şu tarihte:Ningbo Kaxite Sızdırmazlık Malzemeleri Co, Ltd, farklı uygulamaların gereksinimlerini karşılamak için her üç stili de çeşitli malzemelerden üretiyoruz.
Halka Bağlantı Contasının metalden metale contası, patlamayı ve sızıntıyı önleme yeteneğinin anahtarıdır. Flanş cıvataları sıkıldığında conta oluk yüzeylerine doğru sıkıştırılır. İlk temas bir hat temasıdır; contanın kavisli yüzeyi oluğun düz yüzeyiyle buluşur. Cıvata yükü arttıkça temas hattındaki metal plastik olarak deforme olur ve daha geniş bir temas alanı oluşturur. Bu deformasyon çok küçük bir bölgeyle sınırlıdır ve hem sıkı hem de esnek bir yalıtım oluşturur. Conta sıkıdır çünkü metal-metal teması, sıvının kaçmasına izin verecek mikroskobik boşlukları ortadan kaldırır. Esnektir çünkü contanın ve flanşın elastik deformasyonu, bağlantının teması kaybetmeden küçük hareketlere uyum sağlamasına olanak tanır.
Yivin geometrisi contanın performansı açısından kritik öneme sahiptir. Yiv, hassas bir açıya (genellikle R tipi contalar için 23°) ve derinliğe göre işlenir. Conta sıkıştırıldığında, oluğun sıkıştırma hareketi, conta malzemesini oluk yüzleriyle sıkı temasa zorlar. Bu, basınç arttıkça daha da sıkılaşan bir conta oluşturur. Bu, basınçla enerjilenen conta olarak bilinir. İç basınç ne kadar yüksek olursa, conta oluk yüzeylerine karşı o kadar fazla zorlanır ve conta o kadar sıkı olur. Bu, yüksek basınç nedeniyle eklemden dışarı itilebilen yumuşak contanın tam tersidir. Aşağıdaki tablo, Halka Bağlantı Contası için iç basınç ile sızdırmazlık kuvveti arasındaki ilişkiyi göstermektedir.
| İç Basınç (bar) | Sızdırmazlık Kuvveti (N/mm) | Temas Stresi (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Basınçla enerjilenen conta, Halkalı Bağlantı Contasını patlamayı önlemede bu kadar etkili kılan şeydir. Cıvata yükü termal genleşme veya gevşeme nedeniyle azalsa bile iç basınç contaya enerji vermeye devam eder. Bu, yüksek basınçlı uygulamalarda kritik bir güvenlik özelliğidir. Fabrikamızda, basınçla çalışan sızdırmazlık performanslarını doğrulamak için her Halka Bağlantı Contası grubunu test ediyoruz. Test flanşına iç basınç uygulayan ve sızıntı oranını ölçen bir hidrolik test donanımı kullanıyoruz. Contalarımız sürekli olarak API 6A ve ASME B16.20'nin izin verilen sınırlarının oldukça altında sızıntı oranlarına ulaşmaktadır.
Halka Bağlantı Contasının yapıldığı malzeme, uygulamanın aşındırıcı ve termal koşullarına dayanma yeteneğini belirler. Yanlış malzemeden yapılmış bir conta zamanından önce arızalanır ve bu da plansız bakıma ve üretim kaybına yol açar. Halka Bağlantı Contaları için en yaygın malzemeler yumuşak demir, düşük karbonlu çelik, paslanmaz çelik (304, 316, 321) ve Inconel, Monel ve Hastelloy gibi egzotik alaşımlardır. Her malzemenin belirli bir sıcaklık ve korozyon direnci aralığı vardır. Malzeme seçimi proses akışkanına, çalışma sıcaklığına ve gerekli servis ömrüne göre yapılmalıdır.
Yumuşak demir en ekonomik malzemedir ve düşük sıcaklıktaki, aşındırıcı olmayan uygulamalar için uygundur. Biraz daha zorlu uygulamalar için düşük karbonlu çelik kullanılır. Paslanmaz çelik 304 ve 316, iyi korozyon direnci ve yüksek sıcaklık dayanımı sunan endüstrinin en önemli ürünleridir. Paslanmaz çelik 321, yüksek sıcaklıklarda tanecikler arası korozyonu önlemek için titanyum ile stabilize edilmiştir. Inconel ve Monel, klorür veya yüksek sıcaklıkta buhar içerenler gibi en agresif ortamlarda kullanılır. Aşağıdaki tablo, yaygın olarak kullanılan Halka Bağlantı Contası malzemelerinin sıcaklık ve korozyon sınırlarına ilişkin bir kılavuz sağlar.
| Malzeme | Maks. Sıcaklık (°C) | Korozyon Direnci | Tipik Uygulamalar |
| Yumuşak Demir | 400 | Fakir | Düşük basınçlı, aşındırıcı olmayan hizmetler |
| Düşük Karbonlu Çelik | 500 | Adil | Genel endüstriyel borular |
| Paslanmaz Çelik 304 | 700 | İyi | Rafineri ve petrokimya hizmetlerinin çoğu |
| Paslanmaz Çelik 316 | 800 | Çok güzel | Aşındırıcı ortamlar, yüksek sıcaklıkta buhar |
| Paslanmaz Çelik 321 | 900 | Çok güzel | Yüksek sıcaklık uygulamaları |
| İnkonel 625 | 1.000 | Harika | Aşırı sıcaklık, son derece aşındırıcı |
| Monel 400 | 800 | Harika | Klorür içeren ortamlar |
Doğru malzemenin seçimi kritik bir mühendislik kararıdır. Proses sıvısına dayanıklı olmayan bir conta korozyona uğrayacak, sızdırmazlık özelliğini kaybedecek ve potansiyel olarak prosesi kirletecektir. Çalışma sıcaklığına uygun olmayan bir conta yumuşayacak veya sürünerek ön yükünü kaybedecek ve sızıntıya neden olacaktır. Kaxite olarak her uygulama için en uygun malzemeyi seçmek amacıyla müşterilerimizle yakın işbirliği içinde çalışıyoruz. Kapsamlı bir malzeme uyumluluğu veri tabanına sahibiz ve proses koşullarına göre özel öneriler sunabiliyoruz. Bu hizmet, müşterilerimizin plansız bakım ve üretim kaybını azaltmalarına yardımcı olduğumuz yollardan biridir.
Dünyanın en dayanıklı Halkalı Bağlantı Contası, doğru şekilde takılmadığı takdirde arızalanır. Kurulum, contanın güvenilirliği açısından kritik bir faktördür. En yaygın kurulum hataları şunlardır: zaten sıkıştırılmış bir contanın yeniden kullanılması, taşıma sırasında contanın hasar görmesi, oluğun temizlenmemesi ve eşit olmayan cıvata torku uygulanması. Bu hataların her biri erken arızaya yol açabilir. Doğru kurulum dikkatle takip edilmesi gereken sistematik bir süreçtir.
İlk adım contayı ve oluğu incelemektir. Contada çizik, ezik veya korozyon gibi kusurlar olmamalıdır. Yiv temiz, kuru olmalı ve her türlü kalıntı veya eski conta malzemesinden arındırılmış olmalıdır. Oluktaki herhangi bir hasar contaya aktarılarak düzgün bir sızdırmazlık sağlanamayacaktır. İkinci adım contayı oluğa takmaktır. Hasarı önlemek için conta dikkatli kullanılmalıdır. Oluğa yerleştirilmeli ve yerine tam oturup oturmadığı kontrol edilmelidir. Üçüncü adım flanşları hizalamaktır. Flanşlar paralel olmalı ve belirtilen toleranslar dahilinde hizalanmalıdır. Yanlış hizalama contanın dengesiz yüklenmesine neden olur ve sızıntıya neden olabilir.
Dördüncü adım cıvataları sıkmaktır. Eşit yüklemeyi sağlamak için bu, yıldız veya çapraz düzende, birden fazla geçişte yapılmalıdır. Nihai cıvata torku, flanş üreticisinin spesifikasyonlarına uygun olmalıdır. Kalibre edilmiş bir tork anahtarının kullanılması önemlidir. Aşağıdaki tabloda kurulum adımları ve kontrol edilecek önemli noktalar özetlenmektedir.
| Adım | Aksiyon | Anahtar Kontrolü |
| 1 | Contayı ve oluğu inceleyin | Hiçbir kusuru yok temiz ve kuru |
| 2 | Contayı oluğa takın | Düzgün oturmuş |
| 3 | Flanşları hizalayın | Paralel ve merkezli |
| 4 | Cıvataları yıldız düzeninde sıkın | Çoklu geçişler, eşit tork |
| 5 | Son tork kontrolü | Spesifikasyona göre |
Fabrikamızda, gönderdiğimiz her Halkalı Bağlantı Contasıyla birlikte ayrıntılı kurulum talimatları sağlıyoruz. Ayrıca müşterilerimize yerinde kurulum eğitimi de sunuyoruz. Teknik ekibimiz her türlü kurulum sorusunda yardımcı olmaya hazırdır. Müşterilerimiz bu prosedürleri izleyerek, Halka Bağlantı Contalarının plansız bakım ve üretim kaybını azaltmak için gerekli olan uzun vadeli güvenilirliği sunmasını sağlayabilirler.
Halkalı Bağlantı Contasının toplam sahip olma maliyeti (TCO), ilk satın alma fiyatını, kurulum maliyetini, bakım maliyetini ve arıza maliyetini içerir. Halkalı Bağlantı Contasının ilk satın alma fiyatı yumuşak contaya göre daha yüksek olmasına rağmen, Halkalı Bağlantı Contası daha uzun süre dayandığı ve daha az arıza yaptığı için TCO genellikle daha düşüktür. Yumuşak contanın tek bir arızası yüzbinlerce dolarlık üretim kaybına neden olabilirken, Halka Bağlantı Contası bu arızayı önleyebilir. Aşağıdaki tablo, Halka Bağlantı Contası ile yumuşak contanın 10 yıllık bir süre içindeki TCO'sunun karşılaştırmasını sunmaktadır.
| Maliyet Bileşeni | Halka Bağlantı Contası | Yumuşak Conta |
| İlk Satın Alma Fiyatı (birim başına) | 50$ | 10$ |
| Değiştirme Sayısı (10 yıl) | 2 | 6 |
| Toplam Satın Alma Maliyeti | 100$ | 60$ |
| Montaj İşçiliği (10 yıl) | 200$ | 600$ |
| Başarısızlığın Maliyeti (10 yıl) | 0$ | 50.000$ |
| Toplam Sahip Olma Maliyeti | 300$ | 50.660$ |
Tablo, daha yüksek ilk satın alma fiyatına rağmen, Halka Bağlantı Contasının TCO'sunun yumuşak contanın TCO'sundan önemli ölçüde düşük olduğunu göstermektedir. Tasarruflar, daha az sayıda değiştirme, daha az kurulum işçiliği ve arıza maliyetlerinin ortadan kaldırılmasından kaynaklanmaktadır. Bu, yüksek basınçlı, yüksek sıcaklıklı uygulamalarda Halkalı Bağlantı Contalarını kullanmanın ekonomik argümanıdır. Tek bir arızanın maliyeti contanın maliyetinden çok daha fazladır. Ningbo Kaxite Sealing Materials Co., Ltd. olarak müşterilerimizin sızdırmazlık çözümlerinin TCO'sunu hesaplamalarına yardımcı oluyoruz. Halkalı Bağlantı Contasının zorlu uygulamalar için en uygun maliyetli çözüm olduğuna inanıyoruz.
Soru 1: Halkalı Bağlantı Contası sıkıştırıldıktan sonra tekrar kullanılabilir mi?
Cevap: Hayır, Halkalı Bağlantı Contası tekrar kullanılmamalıdır. Conta sıkıştırıldıktan sonra plastik deformasyona uğramış ve işlenerek sertleşmiştir. Tekrar kullanılması güvenilir bir sızdırmazlık sağlamaz. Flanş her açıldığında conta değiştirilmelidir. Bu kritik bir güvenlik uygulamasıdır. Ningbo Kaxite Sealing Materials Co., Ltd. olarak müşterilerimize, acil bir durumda contayı yeniden kullanma eğiliminde olmamalarını sağlamak için yeterli miktarda yedek conta bulundurmalarını tavsiye ediyoruz.
Soru 2: Halka Bağlantı Contası için doğru malzemeyi nasıl seçerim?
Cevap: Malzeme seçimi proses akışkanına, çalışma sıcaklığına ve gerekli korozyon direncine bağlıdır. Düşük sıcaklıktaki, aşındırıcı olmayan uygulamalar için yumuşak demir veya düşük karbonlu çelik yeterlidir. Çoğu rafineri ve petrokimya uygulaması için 304 veya 316 paslanmaz çelik önerilir. Yüksek sıcaklıktaki veya yüksek derecede aşındırıcı uygulamalar için Inconel veya Monel gibi egzotik alaşımlar gerekli olabilir. Teknik ekibimiz proses koşullarınıza göre özel önerilerde bulunabilir.
Soru 3: R tipi, RX tipi ve BX tipi Halka Bağlantı Contası arasındaki fark nedir?
Cevap: R tipi çoğu uygulamada kullanılan standart oval veya sekizgen contadır. RX tipi, daha yüksek basınçlarda daha etkili bir sızdırmazlık sağlayan değiştirilmiş bir geometriye sahiptir. BX tipi son derece yüksek basınçlar için tasarlanmıştır ve basınçla enerjilendirilen bir tasarıma sahiptir. Her tipin belirli bir oluk geometrisi ve basınç derecesi vardır. Fabrikamız her üç tipi de üretmektedir ve uygulamanız için doğru olanı seçmenize yardımcı olabiliriz.
Soru 4: Halka Bağlantı Contasının hasar görüp görmediğini nasıl anlarım?
Cevap: Hasarlı bir Halkalı Bağlantı Contasında görünür çizikler, oyuklar veya korozyon bulunabilir. Ayrıca yuvarlak şekilde deforme olabilir veya düzleştirilmiş bir kesite sahip olabilir. Bu işaretlerden herhangi biri mevcutsa conta kullanılmamalıdır. Küçük bir kusur bile contanın düzgün şekilde sızdırmazlığını engelleyebilir. Kurulumdan önce daima contayı dikkatlice inceleyin.
Soru 5: Halkalı Bağlantı Contasının maksimum basınç değeri nedir?
Cevap: Halkalı Bağlantı Contasının maksimum basınç değeri, tipine ve malzemesine bağlıdır. R tipi contalar tipik olarak 5.000 psi'ye (345 bar) kadar derecelendirilmiştir. RX tipi contalar 10.000 psi'ye (690 bar) kadar derecelendirilmiştir. BX tipi contalar 15.000 psi (1.034 bar) veya daha yüksek değere sahiptir. Gerçek basınç değeri aynı zamanda flanş değerine ve cıvata yüküne de bağlıdır. Fabrikamız her conta türü ve malzemesi için özel basınç değerleri sağlayabilir.
Halka Bağlantı Contası, yüksek basınçlı endüstriyel sistemlerde plansız bakım ve üretim kaybını azaltma çabasında kritik bir bileşendir. Metalden metale contası, basınçla enerjilenen tasarımı ve patlamaya karşı direnci, onu zorlu uygulamalar için en güvenilir sızdırmazlık çözümü haline getirir. Tesis operatörleri, doğru malzemeyi seçerek, contayı doğru şekilde takarak ve önleyici bakım programını takip ederek contayla ilgili arızaları neredeyse tamamen ortadan kaldırabilir. Sonuç, daha yüksek çalışma süresi, daha düşük bakım maliyetleri ve daha güvenli bir çalışma ortamıdır.
Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd.'de fabrikamız yirmi yılı aşkın bir süredir Halka Bağlantı Contaları üretmektedir. Çeşitli malzemelerden eksiksiz bir standart ve özel conta yelpazesi sunuyoruz. Teknik ekibimiz malzeme seçimi, kurulum eğitimi ve arıza analizi konularında yardımcı olmaya hazırdır. Müşterilerimizin operasyonlarında en yüksek düzeyde güvenilirlik ve güvenlik elde etmelerine yardımcı olmaya kararlıyız.
Bugün Ningbo Kaxite Sızdırmazlık Malzemeleri Co., Ltd. ile iletişime geçinHalka Bağlantı Contalarımız ve bunların plansız bakım ve üretim kaybınızı nasıl azaltabilecekleri hakkında daha fazla bilgi edinmek için.
